De 44 °C a 28 °C en una fábrica de plásticos en Granada
Una planta de producción de plásticos en Granada llegaba a los 44 °C en el interior durante el verano. FabricAir diseñó un sistema de conductos textiles que refresca directamente los puestos de trabajo con una corriente de aire uniforme, en el color corporativo del cliente y en tiempo récord.
Antecedentes
Antes de esta renovación, la planta no tenía ningún sistema de climatización. En pleno verano, en el sur de España, la maquinaria de producción de plásticos suma su propio calor al del ambiente y a los puestos de trabajo, que llegaban a los 44 °C.
La nave contaba además con un puente grúa que la recorría de un extremo a otro. Su presencia condicionaba cualquier instalación aérea, ya que no se podía colgar nada en vertical bajo su recorrido.
Nave industrial
1.500 m²
32.000 m³/h
Combi 85
Tipo 08 All in One Rapid Slider
OriFlow y toberas
Reducción de 16 °C
El cliente contrató el proyecto en pleno verano, con la temporada de calor ya en marcha. Había prisa por tener el sistema operativo cuanto antes, para que sirviese de alivio antes de que acabase el verano.
El reto
Climatizar una nave industrial de este tamaño con aire acondicionado convencional habría sido muy costoso. Por eso, el cliente buscaba otra vía: refrescar los puestos de trabajo directamente, con una corriente de aire agradable, en lugar de impulsar el aire por rejillas en los muros de la sala y luchar por bajar la temperatura general. Querían una solución que actuase como un difusor completo sobre cada puesto.
A ese reto de diseño se sumaban las dos condiciones ya mencionadas. La instalación tenía que sortear el puente grúa y completarse en tiempo récord.
La solución

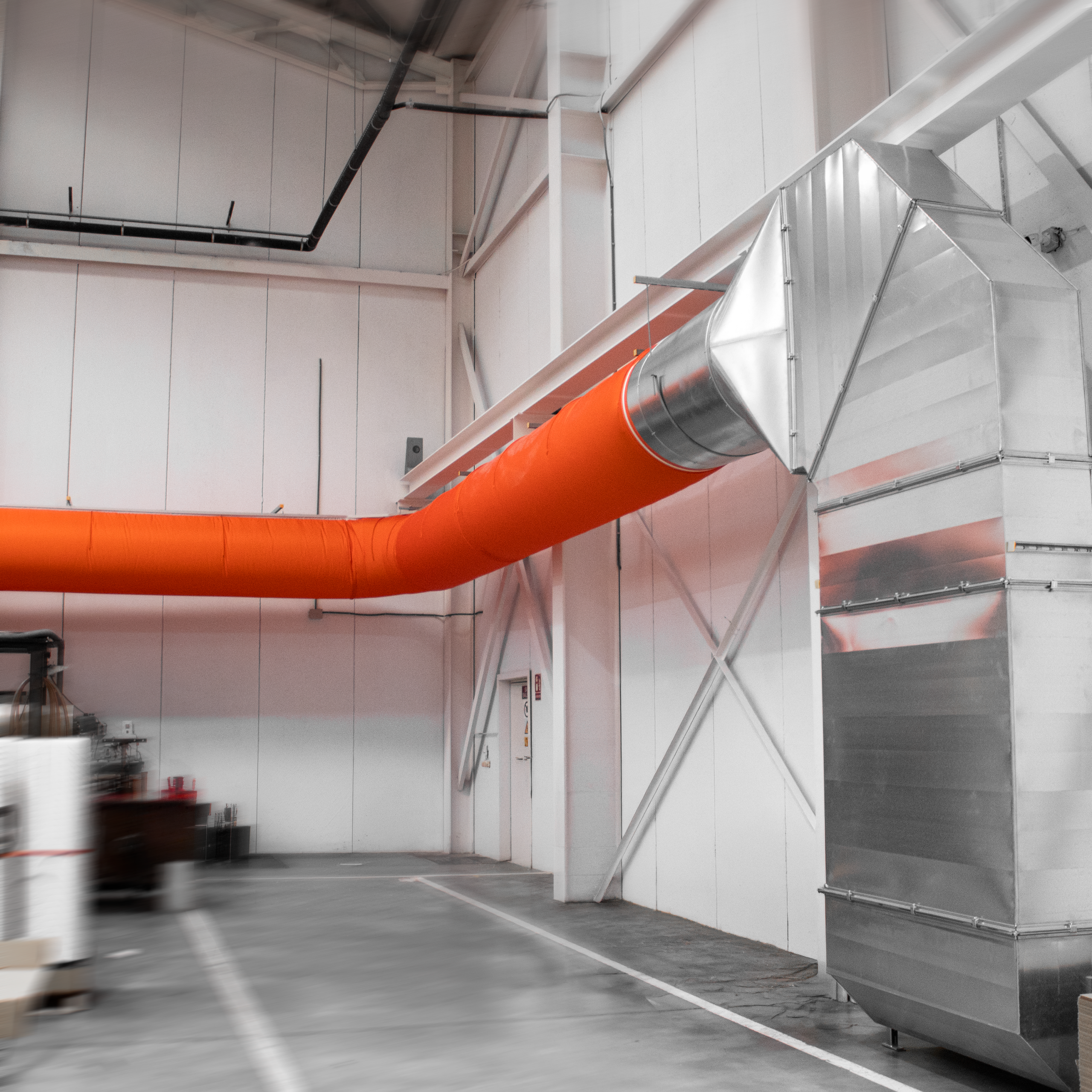

El equipo de FabricAir estudia cada proyecto y diseña la solución que mejor responde a sus condiciones. En este caso, la nave era grande, generaba calor por su propia actividad industrial y estaba además en una zona de clima cálido. Por eso, de la mano de EquiFab y Daniel Aguilar, nuestro equipo técnico diseñó un sistema que difunde 32.000 m³/h.

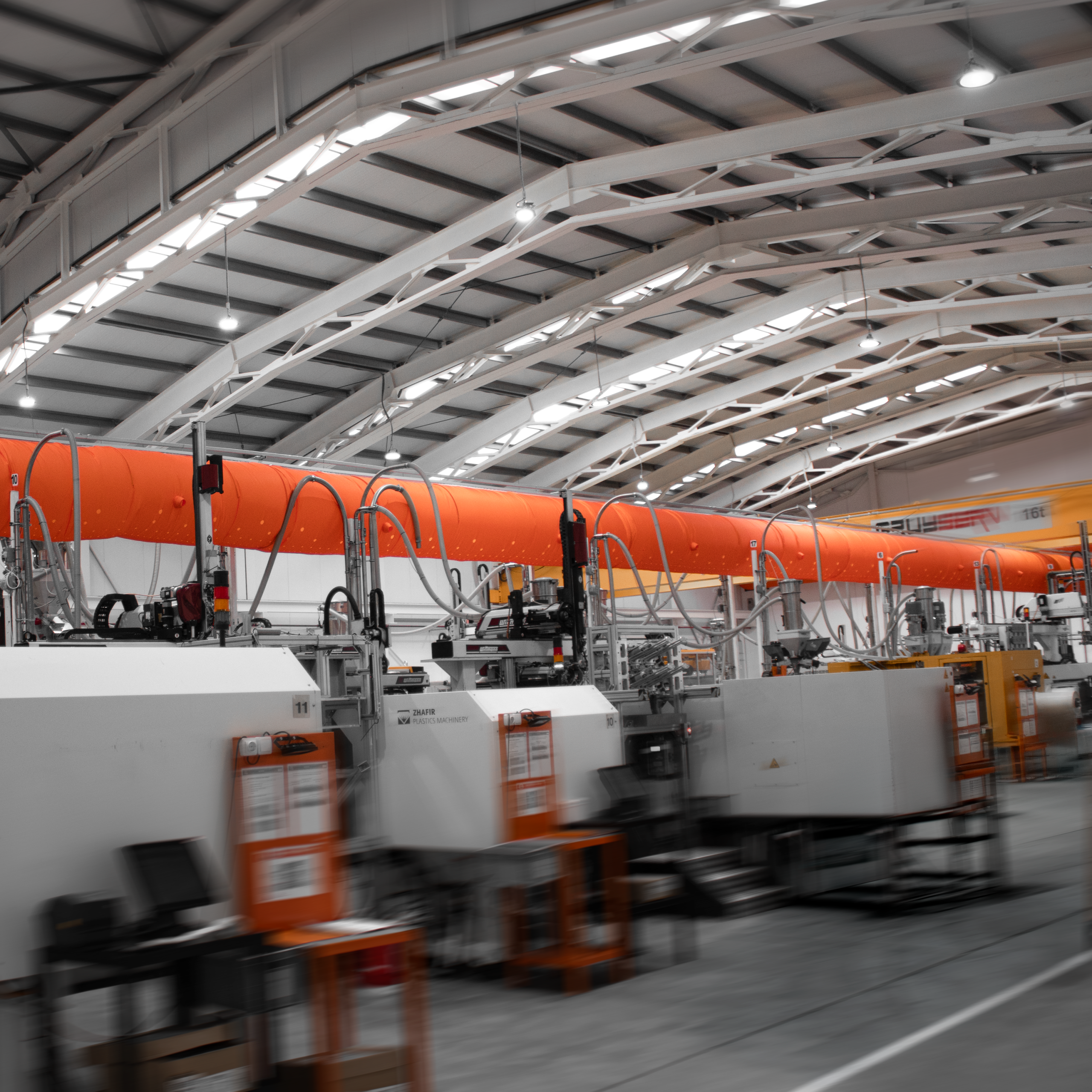

Para dirigir el aire hacia cada puesto de trabajo, el equipo utilizó perforaciones OriFlow de gran tamaño y toberas de largo alcance. Estos modelos de flujo combinados permiten lanzar el aire con fuerza y precisión hacia zonas concretas, en lugar de repartirlo de forma difusa por toda la nave.

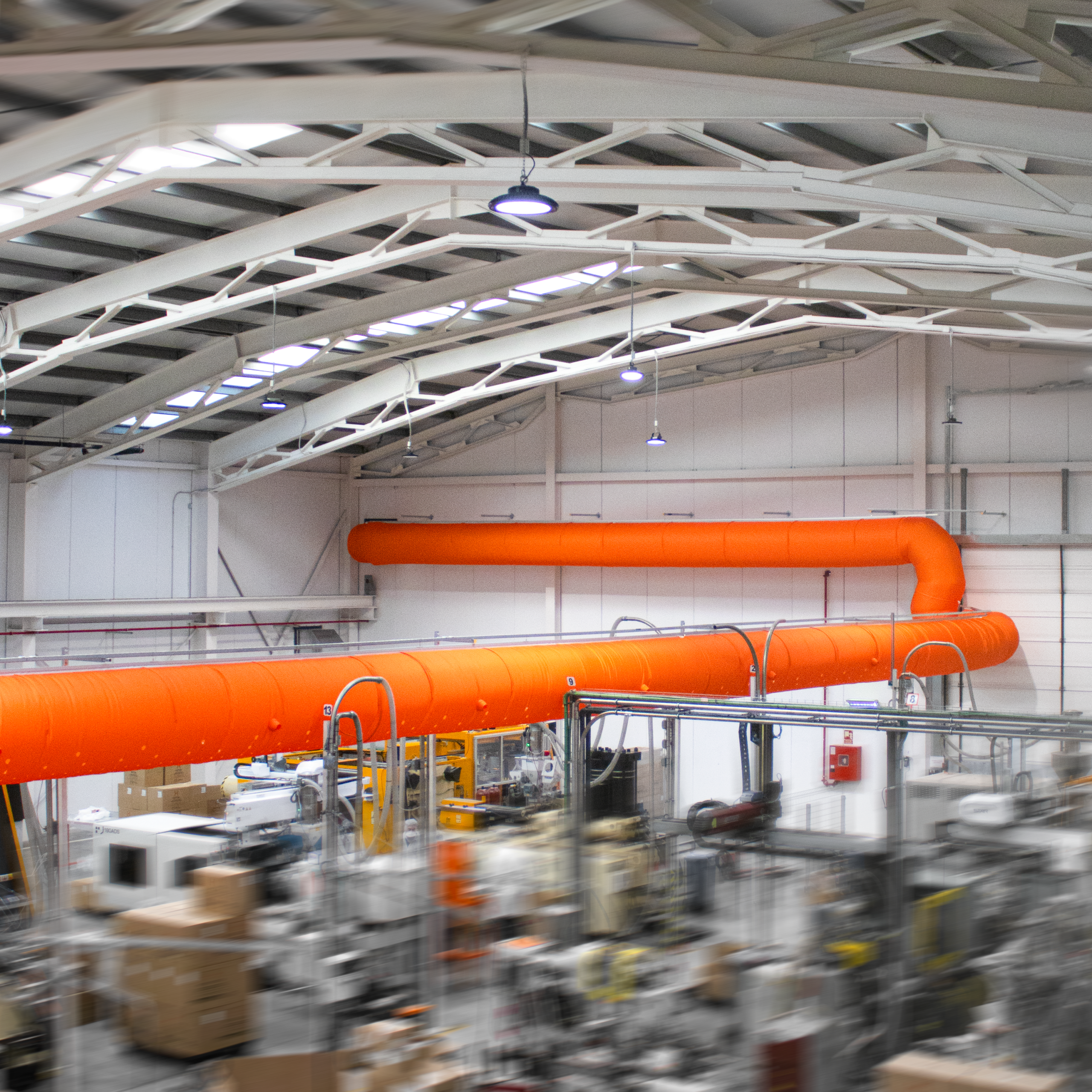

La suspensión se resolvió con el sistema Tipo 08 Rapid Slider, elegido por su rapidez de montaje. El equipo aprovechó la propia estructura de la nave para tender las guías del conducto y sortear el recorrido del puente grúa. La rapidez del sistema fue decisiva para cumplir el plazo de instalación.

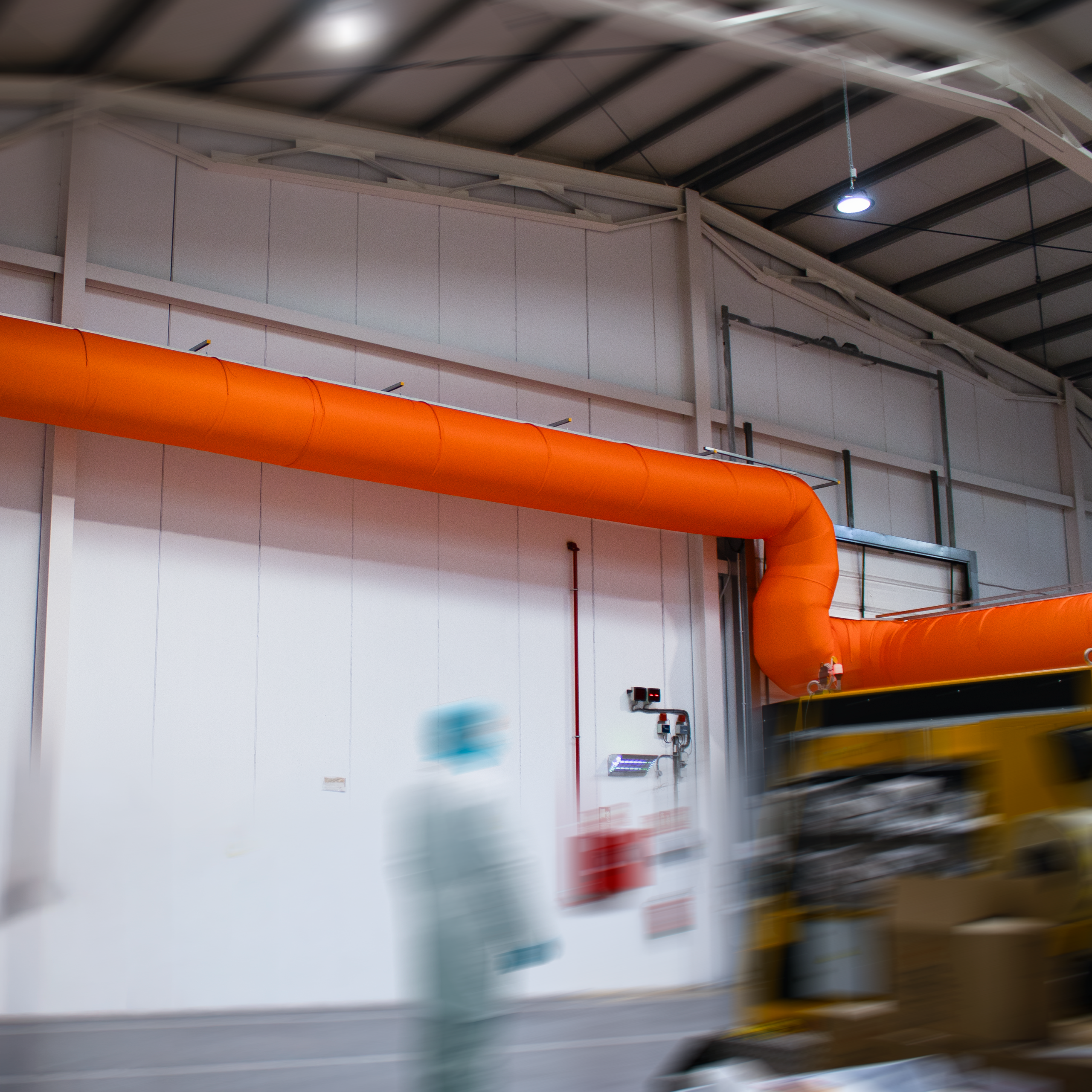

El sistema se terminó con Combi 85, un tejido no permeable e ignífugo en un color personalizado para adaptarse a los colores corporativos del cliente.
Por qué FabricAir
La alta inducción de aire del sistema, capaz de generar una corriente uniforme y agradable en los puestos de trabajo, aportaba un resultado que las rejillas de los sistemas convencionales no ofrecen.
El precio fue otro punto clave. Con este sistema, podían climatizar solo las zonas que lo necesitaban, sin asumir el coste de climatizar toda la nave o de instalar conductos metálicos en un espacio tan grande. El textil también permite acercarse a la maquinaria y trazar giros o formas complejas que con el metal resultan más complicadas de resolver.
Resultados
El sistema consiguió transformar las condiciones de temperatura en un entorno exigente: el sur de España en verano, con una actividad industrial que genera su propio calor.
- Reducción de temperatura: de 44 °C a 28 °C, en las zonas concretas que lo necesitaban.
- Ambiente más seguro y productivo: las condiciones de trabajo mejoraron y la mejora se tradujo en una mayor productividad en los puestos de trabajo.
- Distribución uniforme: las toberas y perforaciones OriFlow reparten el aire de forma homogénea sobre cada puesto.
- Montaje en tiempo récord: el trabajo del equipo de FabricAir permitió entregar e instalar la solución a tiempo para el verano. La ligereza del sistema, la facilidad de montaje y el sistema de suspensión Tipo 08 Rapid Slider de FabricAir recortan los tiempos de instalación.
- Ahorro de inversión: el proyecto demuestra que enfriar los puestos de trabajo, sin climatizar toda la nave, puede dar resultados inmediatos con una inversión moderada.
El trabajo de diseño y personalización del sistema resolvió un problema de calor extremo, disminuyendo la temperatura en 16 °C. Así, el cliente consiguió asegurar la seguridad de sus trabajadores y procesos con una instalación en tiempo récord en plena temporada alta.
