Système Textile de Reprise d'Air
Complétez votre système de ventilation textile

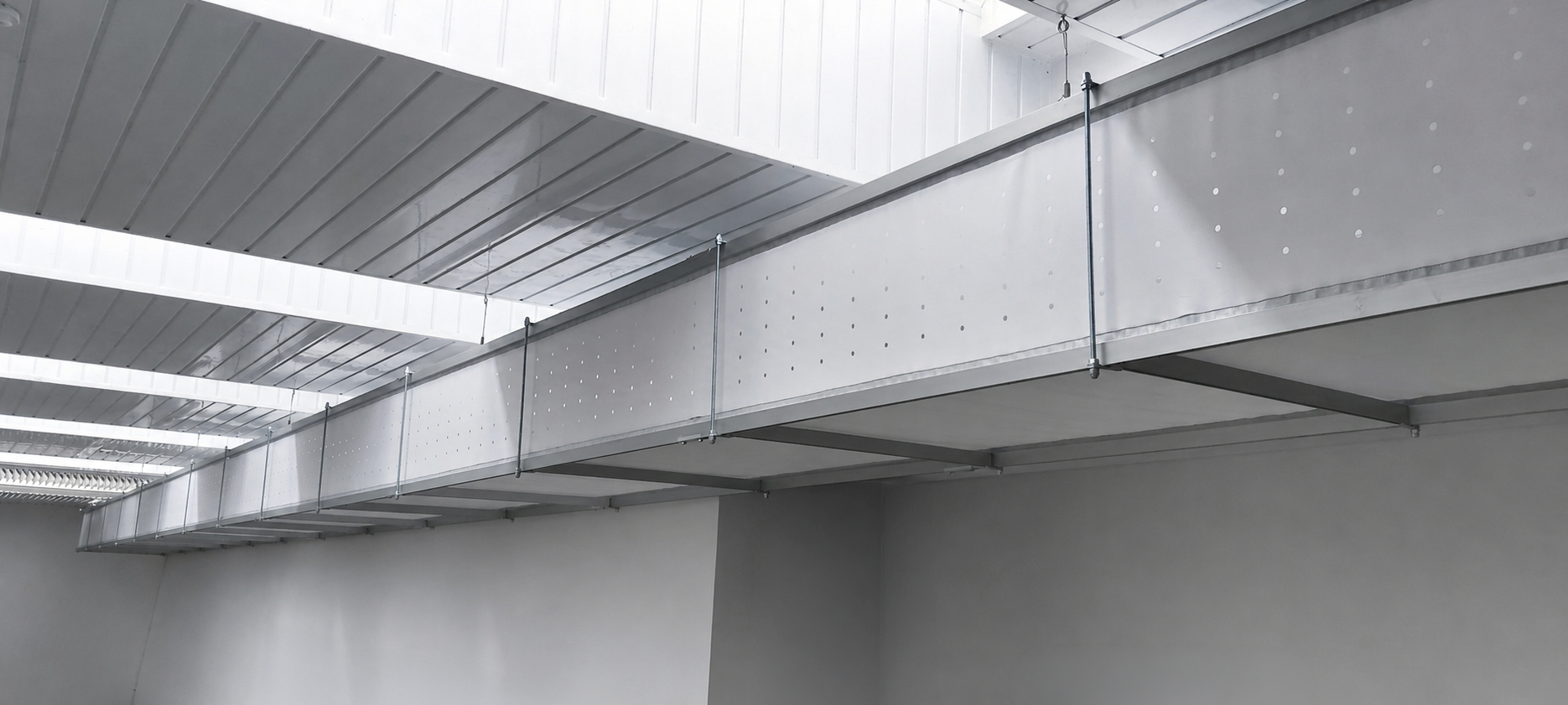

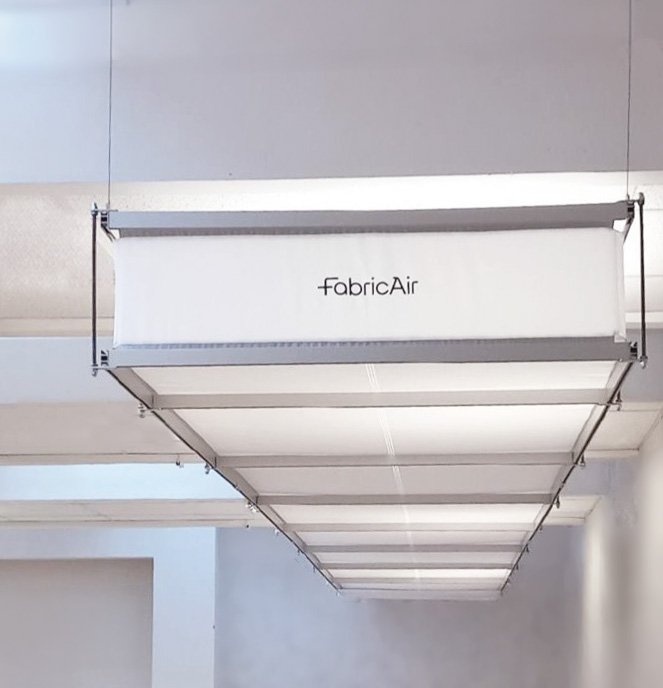

Le Système Textile de Reprise d’Air FabricAir® est une structure textile rectangulaire et tendue, conçue pour extraire l’air contaminé, chaud ou humide des espaces occupés à travers une surface perforée conçue avec précision, sur toute la longueur de la structure, assurant une reprise uniforme de l’air jusqu’à la centrale de traitement d’air.
Le système de reprise équilibre le système de soufflage en évacuant l’air chaud, humide ou pollué de la zone occupée à faible vitesse, ce qui élimine les turbulences et maintient des conditions intérieures stables. L’air vicié est repris vers la centrale de traitement d’air avec de faibles pertes de charge, ce qui limite la consommation énergétique. Les experts FabricAir conçoivent des systèmes complets qui intègrent le soufflage et la reprise d’air dans une même finition en textile coordonnée.
Avantages
Le soufflage et la reprise sont conçus ensemble, avec les même matériaux et un aspect visuel homogène dans tout l’espace.
Le système textile ne pèse qu’une fraction du poids de la tôle métallique équivalente, réduisant considérablement la charge sur le plafond. Sa légèreté facilite également son installation.
Le textile évite les problèmes de corrosion associés aux gaines de reprise métalliques dans les environnements humides, chlorés et autres environnements corrosifs.
Un système textile complet de soufflage et de reprise s’installe jusqu’à 5 fois plus vite que des gaines métalliques équivalentes, tandis que son faible poids et son faible volume simplifient la manutention et le transport l’expédition .
Un seul fournisseur pour le soufflage et la reprise de l’air de votre local réduit la coordination sur le site, la main-d’œuvre nécessaire et le besoin de gérer un entrepreneur spécialisé en ferblanterie séparé.
Le textile peut être retiré et lavé lorsque des normes d’hygiène élevées exigent un nettoyage approfondi, rendant le processus nettement plus facile, plus rapide et moins coûteux qu’avec des systèmes de reprise métalliques. Le soufflage et la reprise se démontent et se lavent de la même manière, ce qui simplifie l’entretien et permet de maintenir un haut niveau d’hygiène.
Installation simple. Entretien pratique

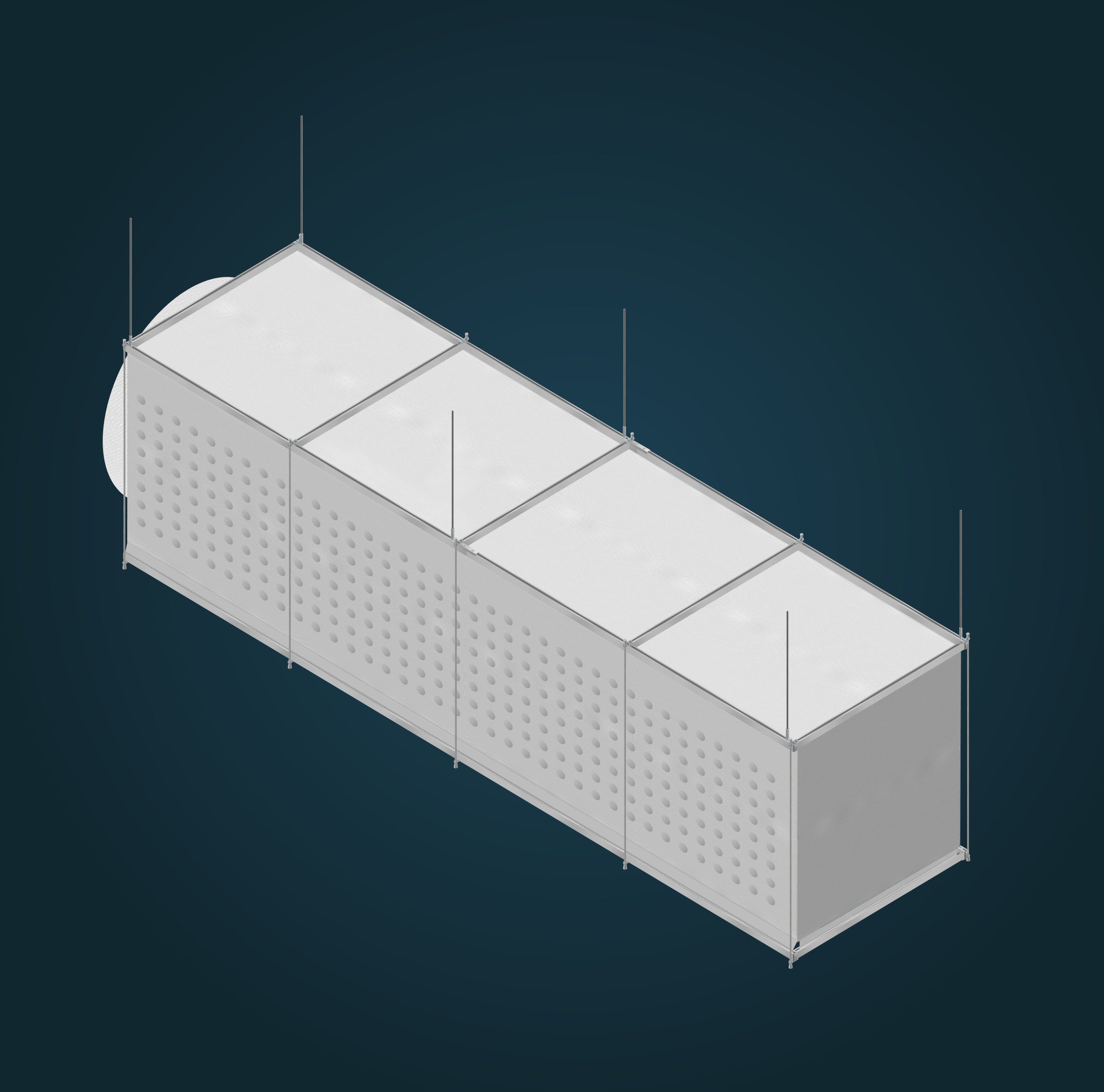

Le Système Textile de Reprise d’Air FabricAir® fonctionne à basse pression statique, jusqu’à -50 Pa, extrayant l’air du local en douceur. La vitesse d’air réduite de la reprise limite le niveau sonore, tandis que les faibles pertes de pression contribuent à réduire la consommation des ventilateurs. Le textile est suspendu à un cadre intégré qui conserve sa forme rectangulaire, soit par câbles réglables pour une mise en place rapide, soit par tiges filetées pour une installation plus conventionnelle.
Comme le cadre est léger, l’ensemble du système de reprise ne pèse qu’une fraction d’une alternative métallique équivalente, ce qui facilite à la fois la charge sur le plafond et la manutention sur site. Lorsqu’un nettoyage complet est nécessaire, le textile se retire simplement du cadre, est lavé, puis remis en place.
Le Système de Reprise d’Air est disponible en textiles à revêtement PU de la gamme Combi (Combi 30, 65, 85 et 90). Cela garantit un choix de matériau et une spécification cohérents sur l’ensemble du système.
Applications

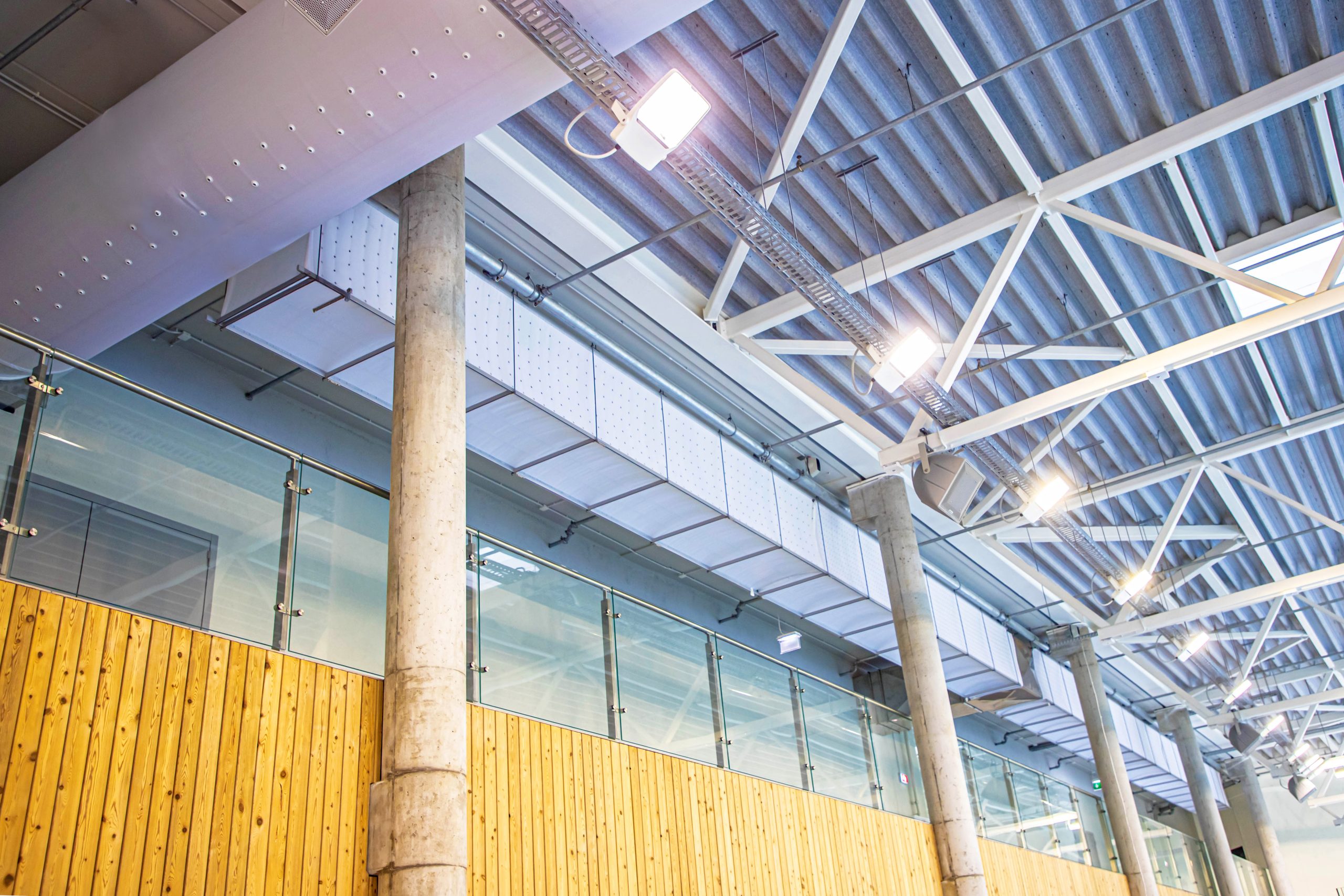

Écoles, universités et bibliothèques
Écoles, universités et bibliothèquesPiscines

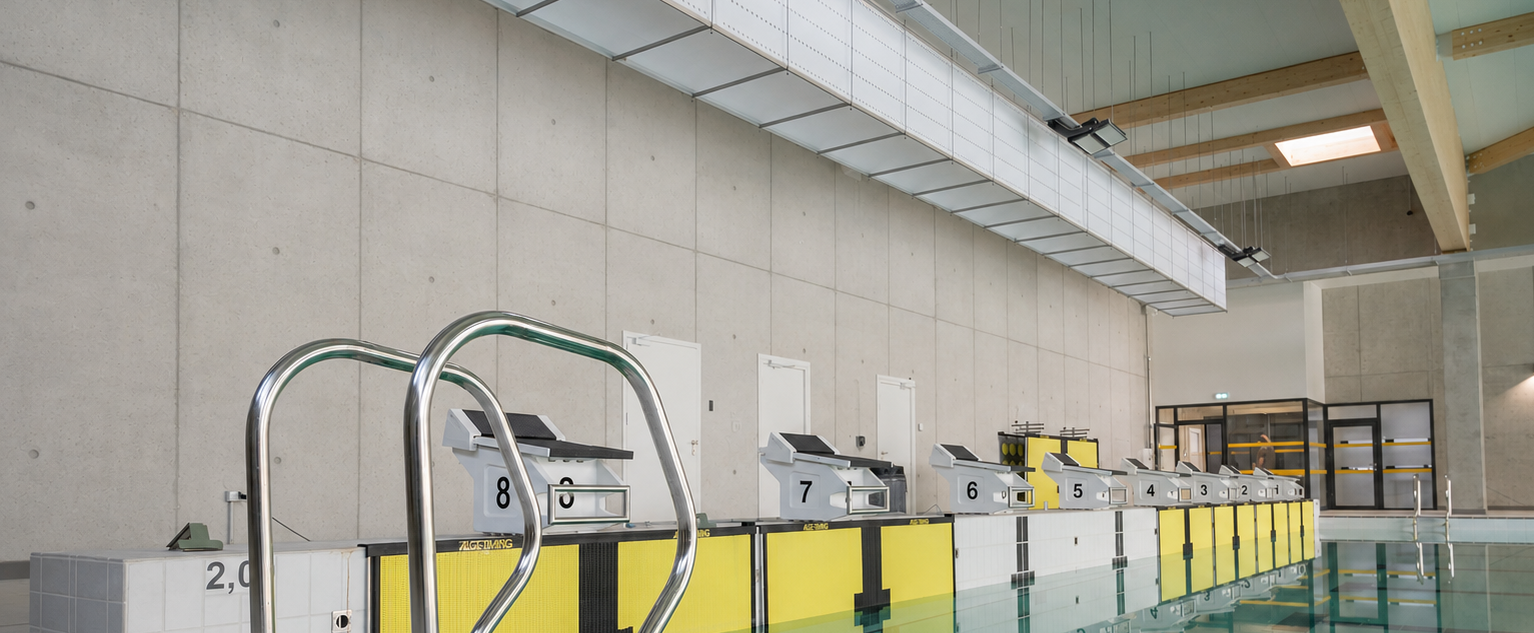

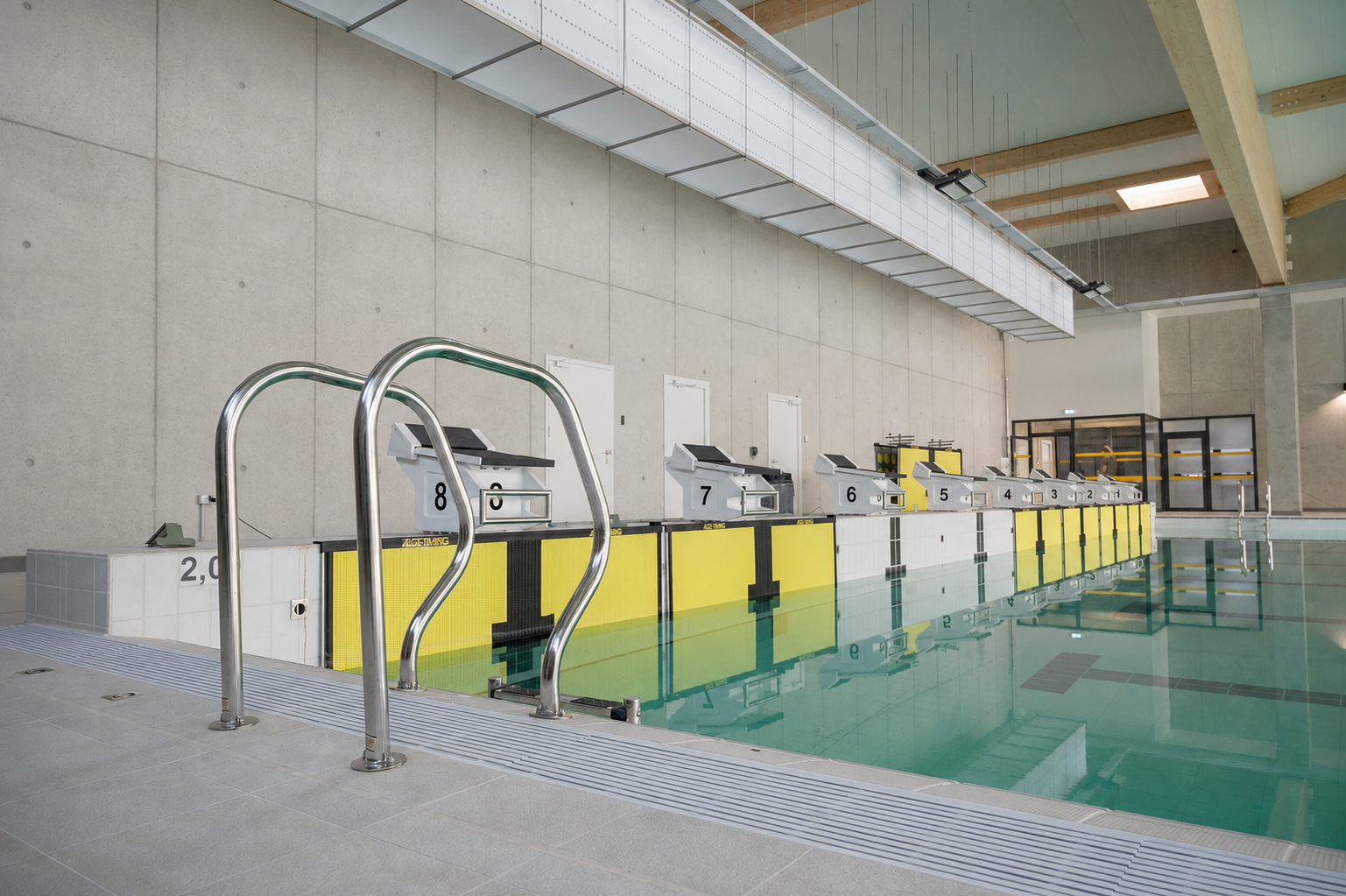

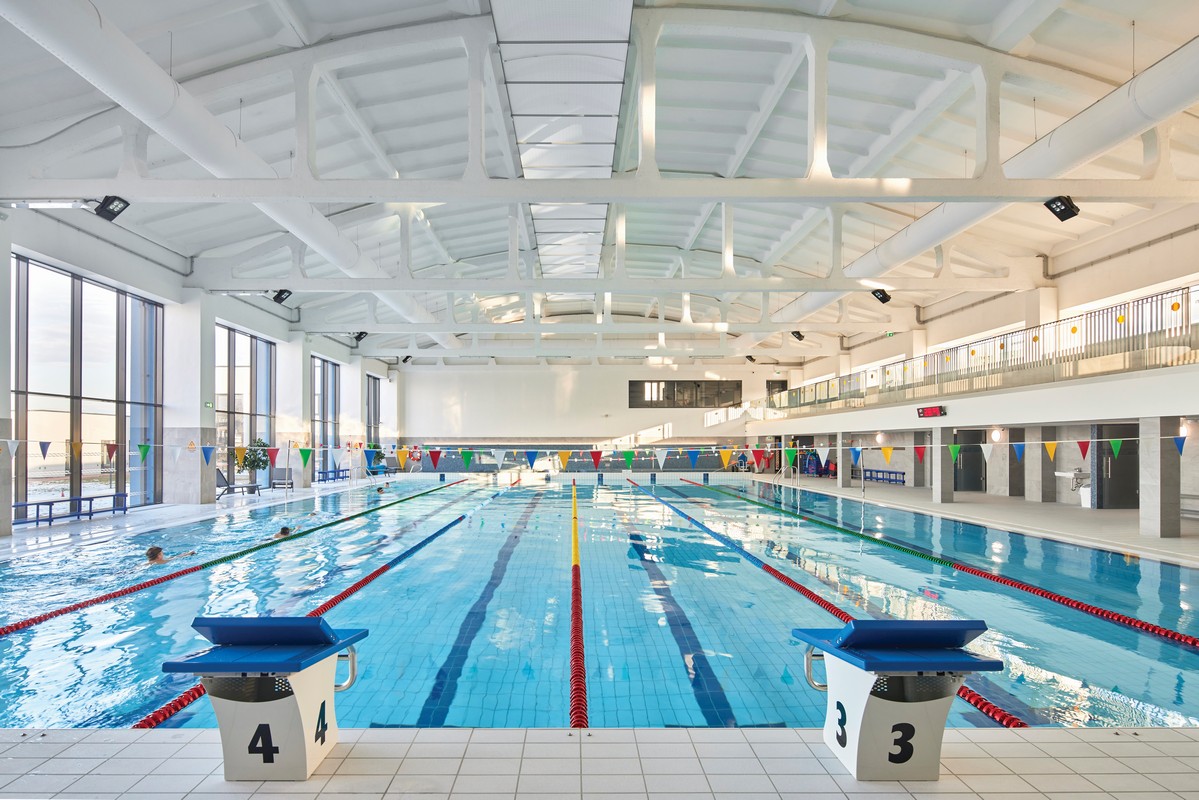

PiscinesRénovations
RénovationsIntéressé par des conseils professionnels?
FAQ
L’air de reprise est l’air ramené d’un local vers le système CVC pour y être retraité. L’air à l’intérieur d’un local occupé s’appauvrit naturellement avec le temps. Pour maintenir des conditions optimales, les systèmes de reprise extraient l’air du local. Selon la conception du système, l’air de reprise peut être filtré et retraité pour la recirculation, ou évacué et remplacé par de l’air extérieur.
Le Système Textile de Reprise d’Air FabricAir® fonctionne avec les systèmes de ventilation conventionnels, à basse pression statique, pour extraire l’air contaminé, chaud ou humide des espaces occupés à travers une surface textile perforée qui parcourt toute sa longueur.
L’air soufflé va de l’unité CVC vers le local. L’air de reprise va du local vers l’unité CVC. Ensemble, ils forment un réseau aéraulique unique qui diffuse l’air traité dans le local et reprend l’air vicié vers la centrale de traitement d’air.
Le Système de Reprise d’Air complète votre installation FabricAir afin que le soufflage et la reprise fonctionnent comme un seul système de ventilation complet du local, apportant de l’air propre et évacuant l’air chaud et vicié.
Le Système Textile de Reprise d’Air FabricAir® peut convenir particulièrement aux projets où le poids structurel, la résistance à la corrosion, l’hygiène, la simplicité d’installation, l’intégration visuelle ou le fonctionnement silencieux sont des critères importants. Les applications typiques incluent les piscines, les écoles et les projets de rénovation.
L’air est extrait du local par un système fonctionnant en dépression. De là, il est soit évacué à l’extérieur, soit renvoyé vers l’unité de traitement d’air pour être retraité.
Les systèmes de reprise d’air peuvent être réalisés en textile ou dans d’autres matériaux traditionnels comme des tôles métalliques rigides. Les matériaux conventionnels comme le métal peuvent poser des difficultés liées au poids, au risque de corrosion et au nettoyage. Le Système Textile de Reprise d’Air FabricAir® est réalisé en textile, offrant une alternative légère, résistante à la corrosion et facile à laver
Les systèmes de reprise d’air peuvent être installés pendant la rénovation, et certains bâtiments historiques ou à contraintes structurelles peuvent avoir du mal à supporter le poids de gaines métalliques. Lorsque le soufflage et la reprise sont tous deux réalisés en textile, le poids total ajouté au plafond est minime. Comme le Système de Reprise d’Air est en textile sur un cadre intégré léger, il ne pèse qu’une fraction d’une alternative de reprise en tôle métallique équivalente. Le système s’installe également facilement sans travaux de construction supplémentaires. Ces caractéristiques rendent le Système Textile de Reprise d’Air FabricAir® adapté aux projets de rénovation.
Comme les systèmes de reprise extraient l’air vicié du local, ils se salissent naturellement plus que les systèmes de soufflage. Lorsqu’un nettoyage est nécessaire, le système de reprise se démonte simplement pour être lavé. Le textile peut être retiré du cadre de suspension, lavé et réinstallé facilement, ce qui rend le processus nettement plus facile, plus rapide et moins coûteux qu’avec des systèmes de reprise métalliques.
