Profils de gaines textiles
Gamme étendue de profils de gaines textiles
FabricAir propose de nombreux types de gaines textiles pour divers usages. Outre les gaines textiles classiques, nous proposons des types de gaines textiles spécialisés, tels que FabricAir® VarioDuct™, qui répondent à des défis d’ingénierie de l’air spécifiques. Les gaines textiles classiques sont disponibles dans un large éventail de profils, parallèlement aux profils favoris ronds et semi-ronds. À l’inverse, les gaines textiles spécialisées sont rondes.
Types de gaines textiles

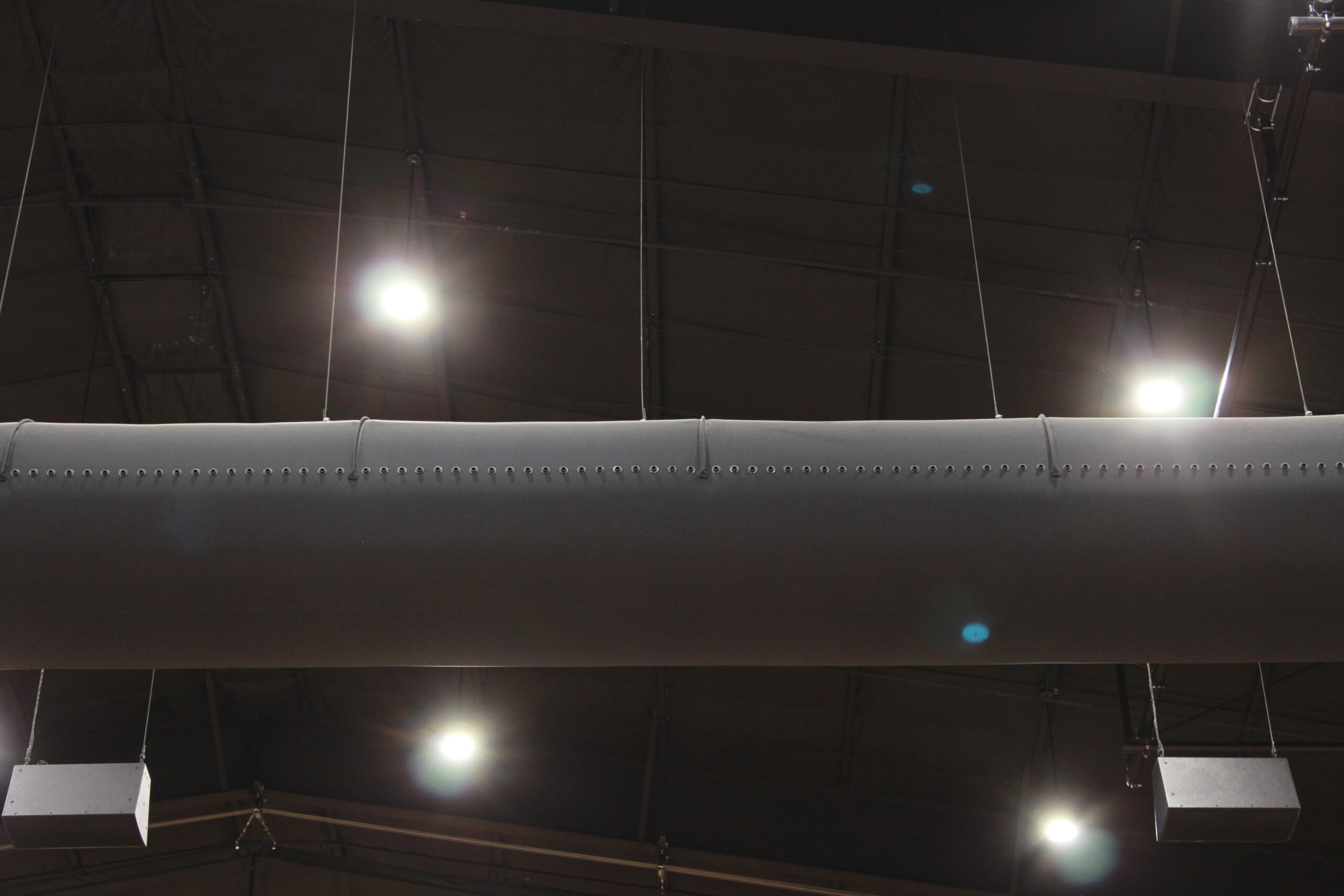

Le profil de gaine ronde est le profil le plus utilisé. Il est généralement utilisé dans les toits ouverts où la hauteur de ces derniers ne pose pas de problème Le diamètre de la gaine peut être aussi petit ou aussi grand que nécessaire, en fonction de l’application. En utilisant les accessoires de stabilité de forme, le profil de gaine restera rond même lorsque le ventilateur est arrêté, empêchant ainsi, à la gaine, de tomber trop bas.
Le type de gaine à section circulaire peut être utilisé avec un plafond dur auquel elle sera fixée. Généralement, ce profil est utilisé lorsqu’il n’y a pas assez de hauteur pour pouvoir installer une gaine semi-ronde
Les gaines semi-rondes peuvent être utilisées en présence de plafond dur auquel elles seront fixées. Ce profil de gaine est couramment utilisé dans les applications où il existe des contraintes relatives à la hauteur du plafond ou pour faire en sorte que le profil soit intégré au plafond au lieu de le laisser pendre.
La gaine rectangulaire FabricAir est une solution entièrement personnalisable, disponible avec tous les modèles de flux et avec tous les types de tissus, sauf FabricAir® Poly.
Features
Le support All-in-One peut être facilement retiré pour entretien. Le support de suspension approprié dépend du diamètre de la gaine. Le support AiO couvre 180° de la circonférence de la gaine, jusqu’à Ø1220 mm [Ø48 po] de diamètre. Pour les diamètres supérieurs à Ø1220 mm [Ø48 po], la surface couverte par le dispositif de suspension diminue en raison de contraintes d’expédition. Le système All-in-One fournit un support supplémentaire pour les coudes de 90°.

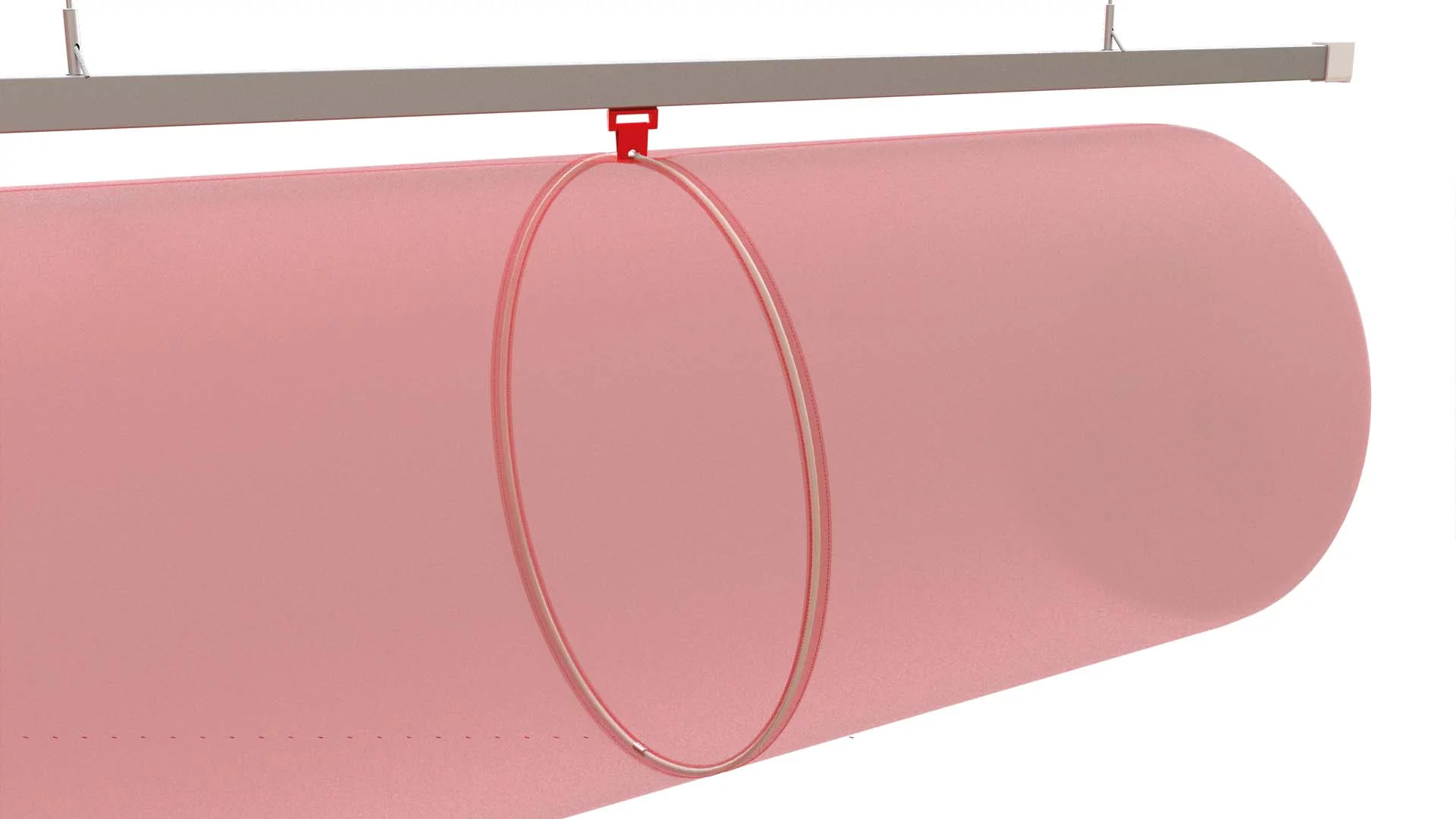

Les supports internes 360° sont montés dans des manchons à l’intérieur du système de conduits, créant ainsi un circuit fermé sur toute la circonférence. Cela garantit un conduit esthétique qui reste ouvert même en cas d’arrêt du flux d’air. Les supports sont amovibles pour un nettoyage facile. Les supports internes 360° sont disponibles pour des diamètres de conduits à partir de 200 mm [8 po]. Ils sont préinstallés en usine sur des conduits jusqu’à 660 mm [26 po] de diamètre. Pour les diamètres supérieurs à 660 mm [26 po], les tiges de suspension sont ajoutées sur site. L’installation des supports est simple : ils se glissent simplement en place.

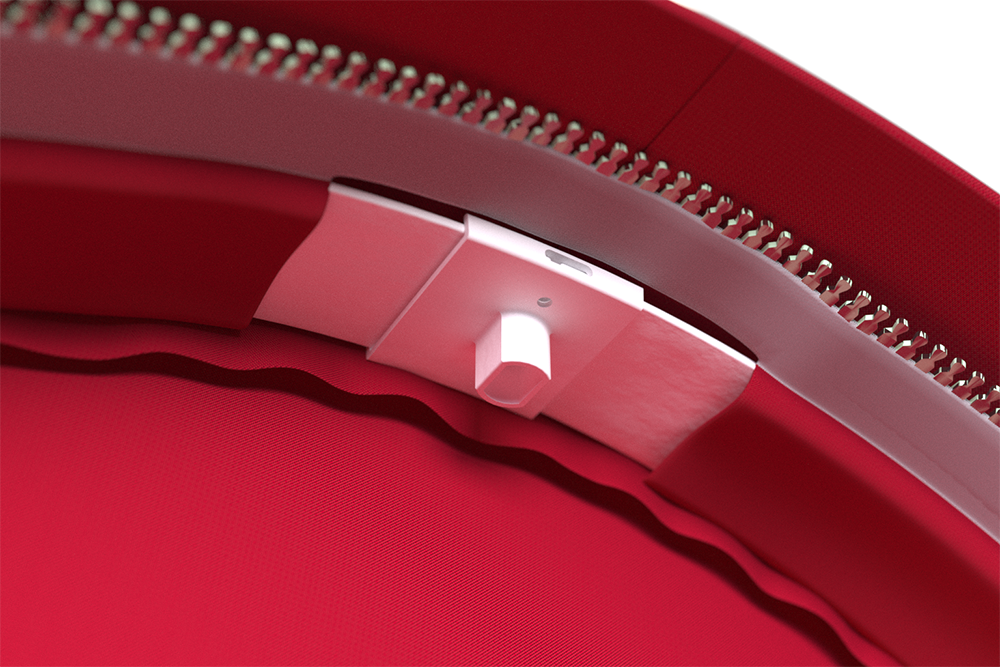

Dans certaines applications, l’aspect visuel du système de distribution d’air est très important; c’est pourquoi FabricAir a conçu un embout Tendu offrant un embout lisse et esthétique, que le système soit allumé ou éteint.
Large assortiment de profils de gaines disponibles
Les gaines FabricAir sont disponibles dans un large assortiment de profils de gaines, en plus des profils préférés ronds et en forme de D. Nos ingénieurs conçoivent des systèmes de dispersion d’air garantissant la meilleure adaptation possible à chaque application individuelle. Des facteurs d’influence, tels que les dimensions de la pièce, le volume d’air, l’esthétique et l’objectif de la solution, sont soigneusement évalués pour sélectionner le type et le profil de gaine appropriés.
Les ingénieurs de FabricAir s’appuient sur une expérience de près de 50 ans et sur un savoir-faire accumulé en matière d’ingénierie de l’air pour créer la solution idéale.
Composants
De nombreuses pièces s’assemblent pour la réussite d’un projet. Choisissez un sujet ci-dessous pour en savoir plus sur chaque composant du conduit.
