HVAC w obiekcie zabytkowym bez ingerencji w historyczną konstrukcję
Wyzwanie
Hala Radość jest częścią kompleksu Stoczni Cesarskiej w Gdańsku. Zabytkowa hala stoczniowa została zaadaptowana na przestrzeń do organizacji koncertów, konferencji i wydarzeń publicznych. Wraz ze zmianą funkcji obiektu pojawiły się wymagania typowe dla nowoczesnych obiektów kulturalnych: wysoki komfort cieplny, bardzo niski poziom hałasu oraz brak przeciągów w strefie przebywania ludzi.
Projekt instalacji HVAC realizowano pod ścisłym nadzorem konserwatora zabytków. Wszystkie rozwiązania musiały chronić historyczne elementy hali i nie zakłócać jej zabytkowego charakteru. Wykluczono wykonywanie nowych otworów w ścianach i elewacjach oraz spawanie i trwałą ingerencję w oryginalną stalową kratownicę dachową. Każdy element instalacji wymagał indywidualnej akceptacji konserwatora.
Dodatkowym wyzwaniem była duża kubatura hali, w której trudno było uzyskać równomierny rozkład temperatury. Podczas koncertów i dużych wydarzeń wysokie zyski ciepła generowane przez publiczność, oświetlenie sceniczne, ekrany LED i system nagłośnienia mogły prowadzić do stratyfikacji oraz powstawania lokalnych stref przegrzania. System nawiewny musiał zapewnić równomierną dystrybucję powietrza w całej hali przy zachowaniu wysokiego komfortu uczestników.
Radość Hall, Imperial Shipyard, Gdańsk, Poland
Historic building protected under heritage conservation regulations
FabricAir® Combi 20
Combi 60
2 × 12.5 m (Ø630 mm)
8,000 m³/h
SonicFlow™ – 9 m air throw from the duct centreline
Type 01 – reversible installation without structural intervention
Heating and cooling
Ground-source heat pumps

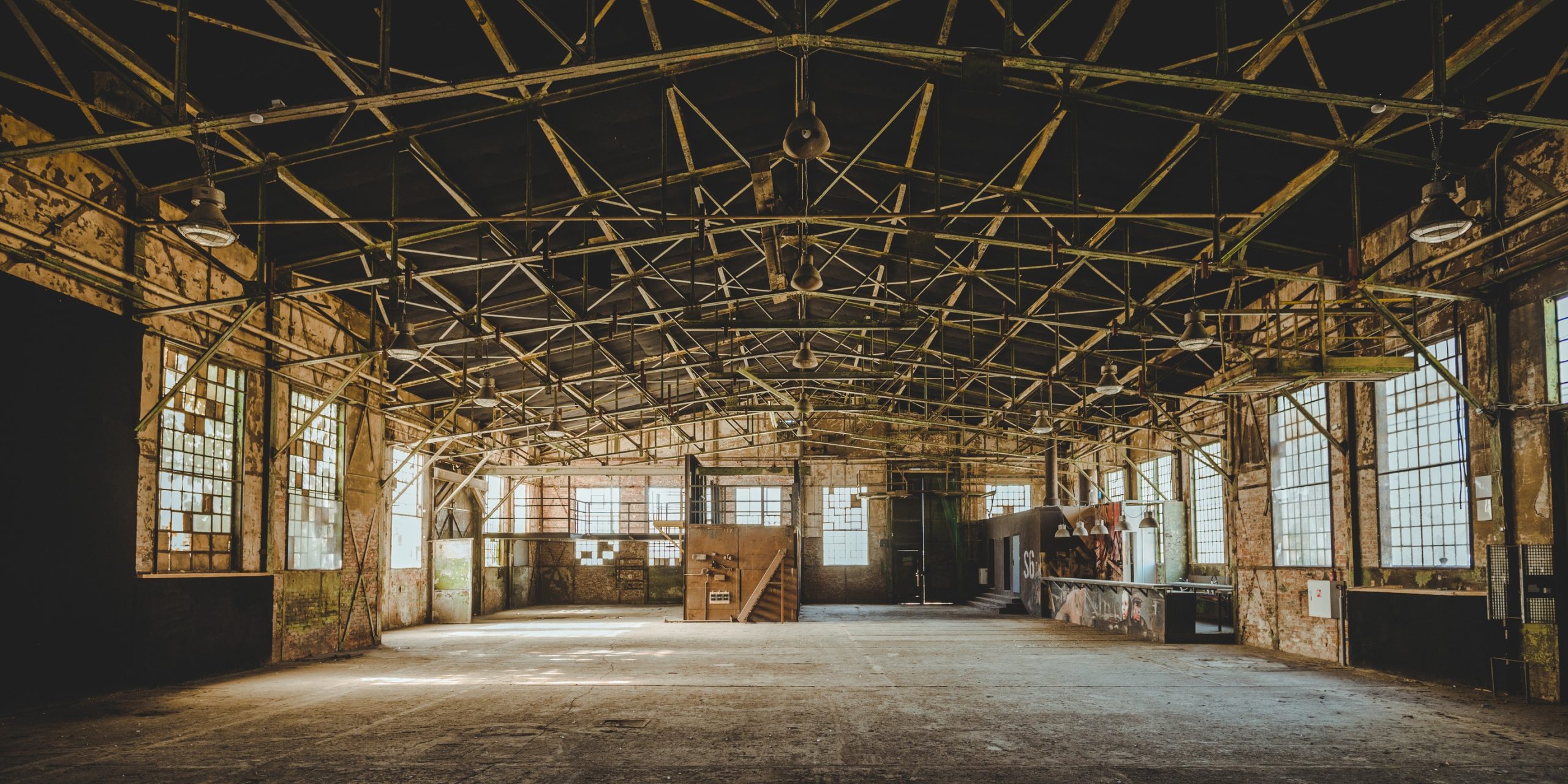

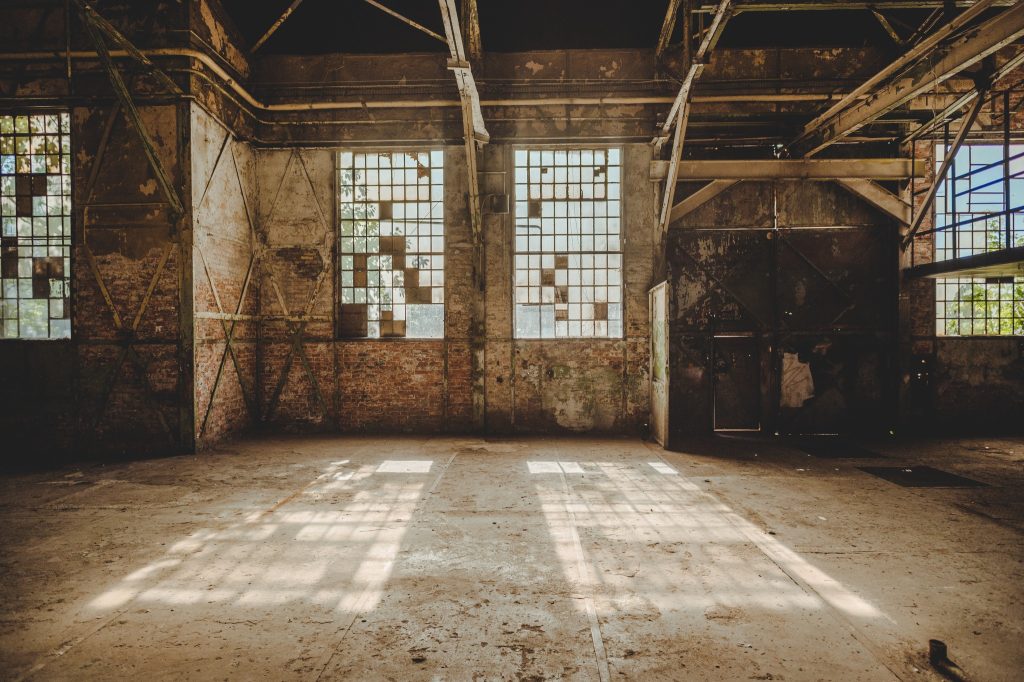

Historyczna przestrzeń poprzemysłowa hali przed adaptacją
Rozwiązanie
Zastosowano dwa tekstylne kanały FabricAir® Combi 20 o średnicy Ø630 mm i długości 12,5 m każdy, pracujące z łącznym przepływem powietrza 8 000 m³/h. Tkanina z poliestru o gramaturze 260 g/m² i kontrolowanej przepuszczalności umożliwia równomierne rozprowadzanie powietrza na całej długości kanałów. Niewielka masa systemu oraz odwracalny sposób montażu pozwoliły spełnić wymagania konserwatorskie bez istotnego obciążania historycznej kratownicy dachowej oraz bez ingerencji w elementy objęte ochroną.

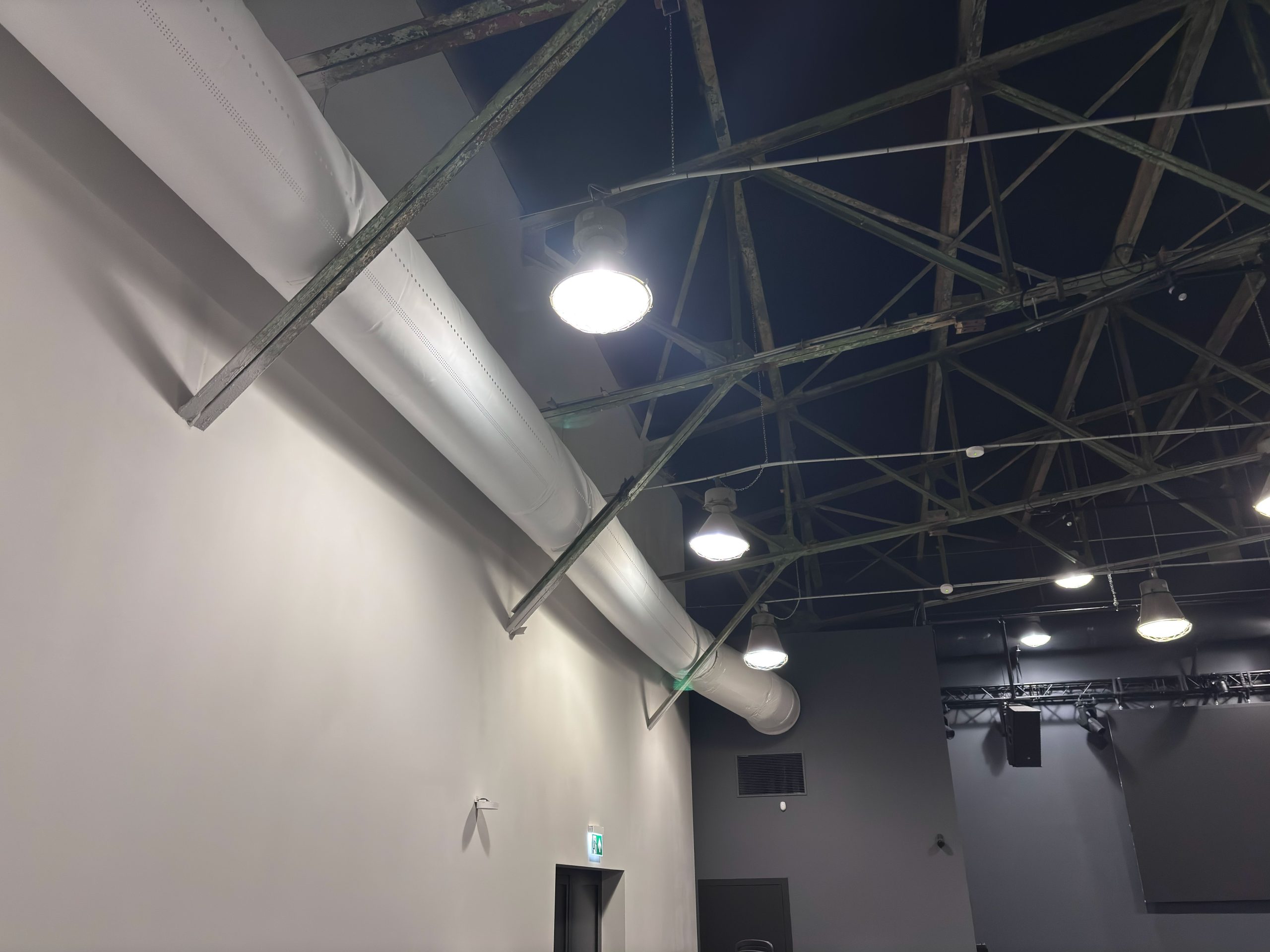

Kanały zawieszono na pojedynczych linkach stalowych mocowanych do istniejących kształtowników kratownicy z wykorzystaniem regulowanych podwieszeń Adjustable Cable Drops, które utrzymują właściwe napięcie lin na długości 12,5 m. Całą instalację można zdemontować bez pozostawiania śladów i bez wpływu na zabytkową substancję budynku.

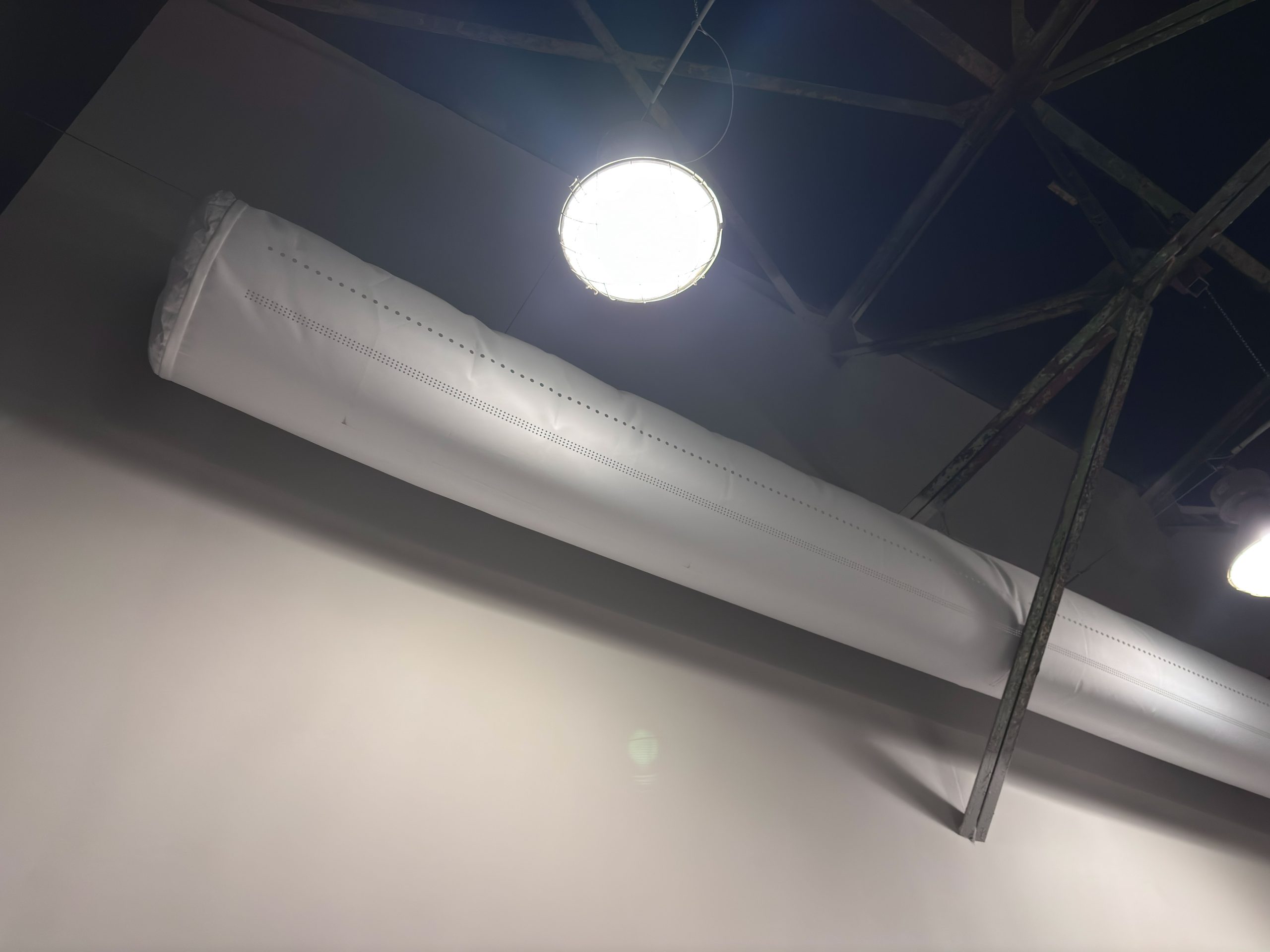

Powietrze jest rozprowadzane równomiernie na całej długości kanałów dzięki perforacji SonicFlow™, zapewniającej zasięg nawiewu 9 m od osi kanału. Liniowy model nawiewu zapewnia jednorodny rozkład temperatury w całej przestrzeni hali, również w strefach obciążonych cieplnie przez oświetlenie sceniczne, ekrany LED i nagłośnienie, jednocześnie eliminując przeciągi w strefie publiczności. Tekstylna konstrukcja sprzyja utrzymaniu niskiego poziomu hałasu, co ma szczególne znaczenie w obiekcie, gdzie tło akustyczne musi odpowiadać wymaganiom stawianym salom koncertowym.

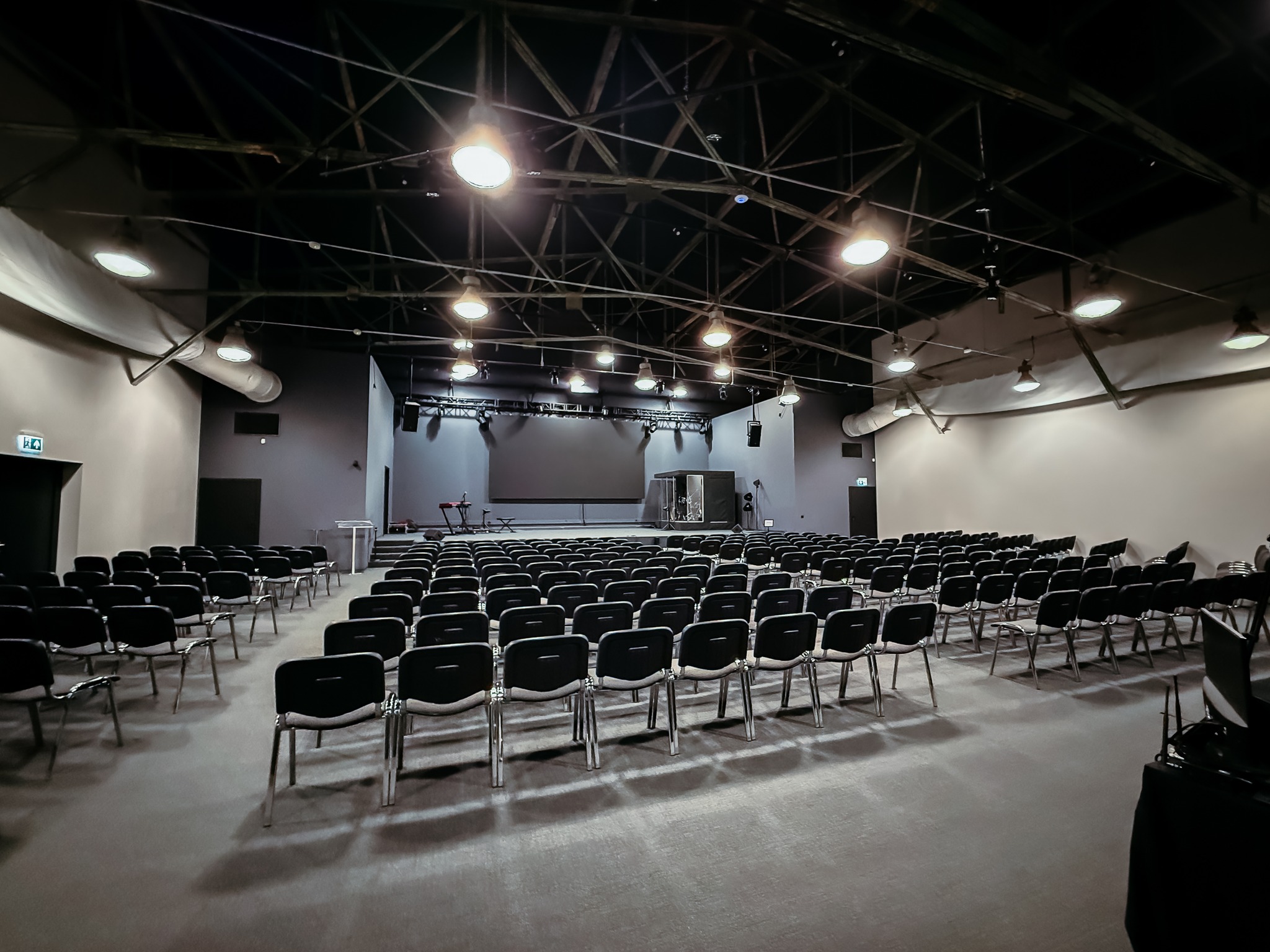

Białe kanały (kolor 3000) zostały wizualnie zintegrowane z wnętrzem. Zlewają się z białymi ścianami, pozostając jednocześnie w subtelnym kontraście ze stalową kratownicą. Podczas wydarzeń instalacja pozostaje praktycznie niezauważalna i nie odwraca uwagi od historycznej architektury hali.
Rezultat
Zastosowane rozwiązanie spełniło jednocześnie wymagania konserwatorskie, akustyczne i funkcjonalne. Instalacja została w całości zaakceptowana przez konserwatora zabytków, zachowując pełną odwracalność montażu oraz historyczny charakter obiektu.
System współpracuje z gruntowymi pompami ciepła, zapewniając ogrzewanie zimą i chłodzenie latem. Równomierna dystrybucja powietrza gwarantuje wysoki komfort podczas koncertów, konferencji i wydarzeń publicznych bez widocznych elementów instalacyjnych zakłócających odbiór zabytkowej architektury. Kanały można łatwo zdemontować, wyprać w pralni przemysłowej i ponownie zamontować bez użycia specjalistycznych narzędzi i rusztowań.
Kluczowe Korzyści
- odwracalny montaż bez wiercenia i trwałej ingerencji, zgodny z zasadami konserwacji zabytków,
- minimalna widoczność instalacji, pozwalająca zachować ekspozycję historycznej kratownicy,
- niewielka masa systemu ograniczająca obciążenie konstrukcji,
- równomierna dystrybucja powietrza w całej hali, również w strefach o wysokich obciążeniach cieplnych,
- bardzo niski poziom hałasu, odpowiedni dla sal koncertowych,
- brak przeciągów w strefie publiczności,
- łatwy demontaż i możliwość prania kanałów bez stosowania rusztowań,
- nowoczesny komfort HVAC przy zachowaniu autentycznego charakteru obiektu.
