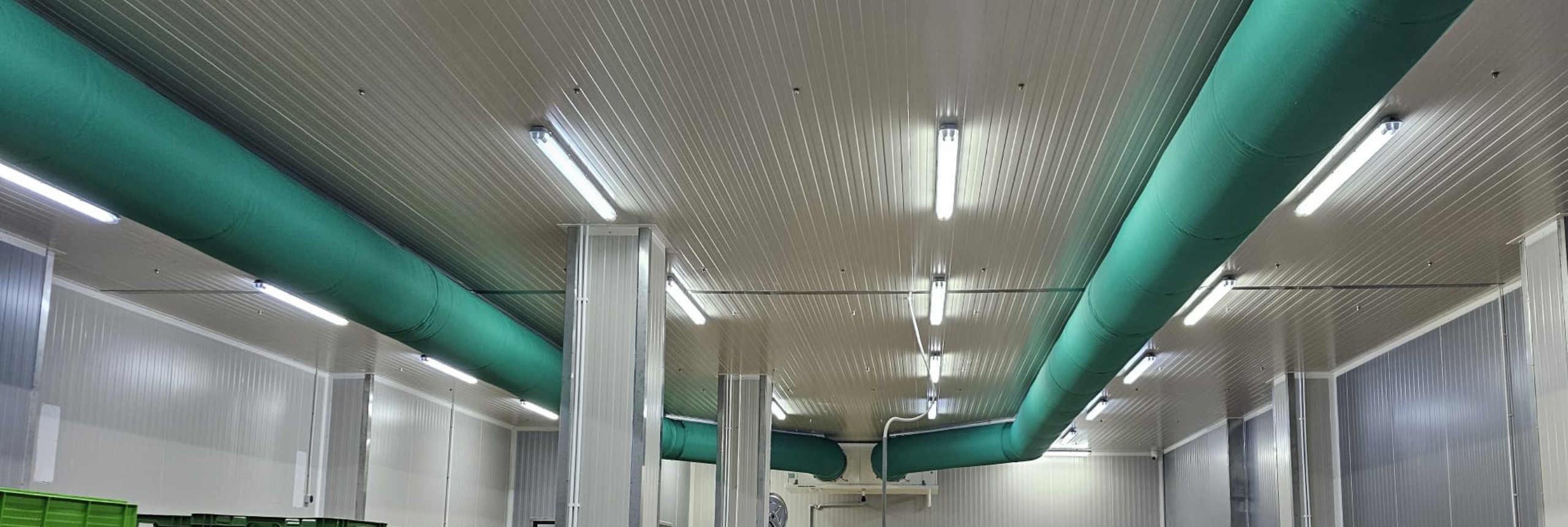

Metal Yerine Kumaş Kanallar ile %40 Enerji Tasarrufu

Metal hava kanallları sistemleri, hava akışını yaşam mahaline yönlendirmek için farklı aralıklarla yerleştirilmiş metal kanal kullanır. Metal hava kanallarında havanın yaşam mahaline dağıtılması için noktasal atışlı difüzörler kullanılır. Ancak kumaş hava kanal sistemlerinde hava hem kanal üzerinde yer alan deliklerden hem de kanal yüzeyinden mahal içerisinde dağıtılır. Kumaş hava kanalları yüksek iç mekan hava konforu sağlarken, alanı metal kanallara göre hızlı dengeleyerek enerji verimliliğini artırır.

Kumaş Hava Kanalları ile Metal Kanal İşlerini Karşılaştırma

Endüstriyel ortamlarda, metal kanal sistemleri oldukça verimsiz olabilir. Örneğin, 25 x 25 metre boyutlarında, 625 metrekarelik bir alana havayı eşit şekilde dağıtmak zor olabilir. Metal kanallarda noktasal atışlı difüzörler yer alır bu da yüksek basınç kayıplarına ve düzensiz hava dağıtımına yol açabilir.

Metal Kanallarda Basınç Kaybı Nerede Meydana Gelir?

Çoğu metal kanal sisteminde (Şekil 1’deki örnek) çeşitli branşmanlar bulunur ve bu branşmanlarda farklı basınç kayıpları olur.

Şekil 1.

Kritik yol (Şekil 1’de sarı renkle vurgulanan, toplam basınç kaybının en yüksek olduğu yol), 135.8 Pa’lık bir basınç kaybına sahip olarak belirlenmiştir.

Sistemi dengelemek için, toplam basınç kaybını 160.8 Pa’ya çıkaran ek düzenleyici damperler gereklidir. (Şekil 2)

Şekil 2.

Bu yüksek basınç kayıpları, istenen hava akışını korumak için sisteme daha fazla basınç gerektiğinden enerji tüketimini artırır.

Kumaş Hava Dağıtım Sistemlerinin Avantajı

Öte yandan, kumaş hava kanalları hava dağıtımında tam esneklik sunar. Kanal yüzeyinde havayı tam olarak istenen yere dağıtmak için lazerle kesim delikler, nozullar ve jetler yer alır. Özel olarak tasarlanmış hava akışı ile odanın ortasındaki tek bir düz kanal (Şekil 3), tüm alana düşük hızlarda yüksek hacimli hava dağıtabilir.

Şekil 3.

Neden Daha Verimliler:

Kumaş Kanallarda Basınç Kaybı

Kumaş kanallar, verimli tasarımı ve özel hava akışı sayesinde metal kanallara kıyasla çok daha düşük basınçta çalışır.

120 Pa tasarım statik basıncında, toplam basınç kaybı 128.5 Pa’dır. (Şekil 4)

Statik basınç 100 Pa’ya düşürülerek, toplam basınç kaybı daha da azaltılarak 110.8 Pa’ya indirilebilir. (Şekil 5).

Bu basınç kaybındaki azalma, doğrudan enerji tüketimini azaltır. Aynı hava akışı (8000 m³/h) için, kumaş kanallar daha az fan gücü gerektirir ve bu da önemli enerji tasarrufu sağlar.

Enerji Tasarruflarını Hesaplama

Her iki sistem için aynı fan kullanıldığında, enerji tüketimi karşılaştırması:

Fan Çalışma Parametreleri:

Görüldüğü gibi, kumaş hava dağıtım sistemleri, metal kanal sistemlerine göre enerji tüketimini %42.8’e kadar azaltabilir.

Termal Performans: Kumaş Kanallar İçin Başka Bir Avantaj

Kumaş kanalların faydaları basınç kaybı ile sınırlı kalmaz. Benzersiz tasarımları aynı zamanda daha iyi termal performansa da yol açar:

• Kumaş kanallar, çok daha geniş bir yüzey alanı boyunca hava dağıtabilir, bu da daha eşit ve verimli bir hava dağıtımı sağlar.
• Çalışmalar, kumaş kanalların odaları metal difüzörler karşılaştırıldığında daha hızlı ve daha eşit ısıttığını göstermiştir.
• Metal difüzörlerin aksine, kumaş kanallar ısıtma verimliliğini %24.5 artırır.

Sonuç: %40’ın Üzerinde Enerji Tasarrufu

Düşük basınçta çalışması ve havayı homojen dağıtması sayesinde, kumaş hava kanalları metal kanal sistemlerine göre %40’tan fazla enerji tasarrufu sağlayabilir. Bu nedenle kumaş hava kanalları iyi bir değer mühendisliği seçimidir.

Kaynak

[1] A. Fontanini, M. G. Olsen, B. Ganapathysubramanian, Thermal comparison between ceiling diffusers and fabric ductwork diffusers for green buildings, Department of Mechanical Engineering, 2100 Black  Engineering, Iowa State University, Ames, IA 50010, USA.
