Telekomfacilitet, Pacific Northwest, Canada
Optimering af forholdene for temperaturfølsomt teleudstyr
En førende telekommunikationsvirksomhed i det nordvestlige Canada ønskede at opgradere sine ældre teknikfaciliteter for at minimere temperaturforskelle ved hjælp af mere effektiv køling. FabricAirs luftfordelingsløsninger viste sig at være 20% mere energieffektive, samtidig med at de leverede en mere præcis og jævn køling.
Combi 85
Type 8
4x 2.413 m³/h | 4x 1,420 CFM
SonicFlow™, FabFlow™
Baggrund
GROK Energy Services Inc. fik til opgave at finde den mest effektive køleløsning til en teleudbyders ældre udstyrsrum.
Tidligere blev udstyret kølet via metalskakt og fleksible 8” slanger, der var trukket gennem et seismisk gitter over serverrækkerne. Det nedhængte loft bar desuden omfattende kabelføringer, og pladsen var derfor meget begrænset.
Denne løsning havde flere svagheder, især store temperaturforskelle på tværs af rummet. De eksisterende metalrør og slanger gjorde det umuligt at styre luftstrømmen præcist eller afbryde den, hvor det ikke var nødvendigt. Slangerne gjorde det besværligt at arbejde over gitteret, og i områder med mange kabler var det direkte umuligt at føre dem igennem.
Med tiden var slangerne blevet flyttet af medarbejdere, hvilket yderligere forringede systemets effektivitet. Konklusionen blev, at det var umuligt at opnå en jævn køleluftfordeling med den gamle standardløsning.
Flere mulige alternativer blev vurderet, inden valget faldt på FabricAir-systemet.
Løsning

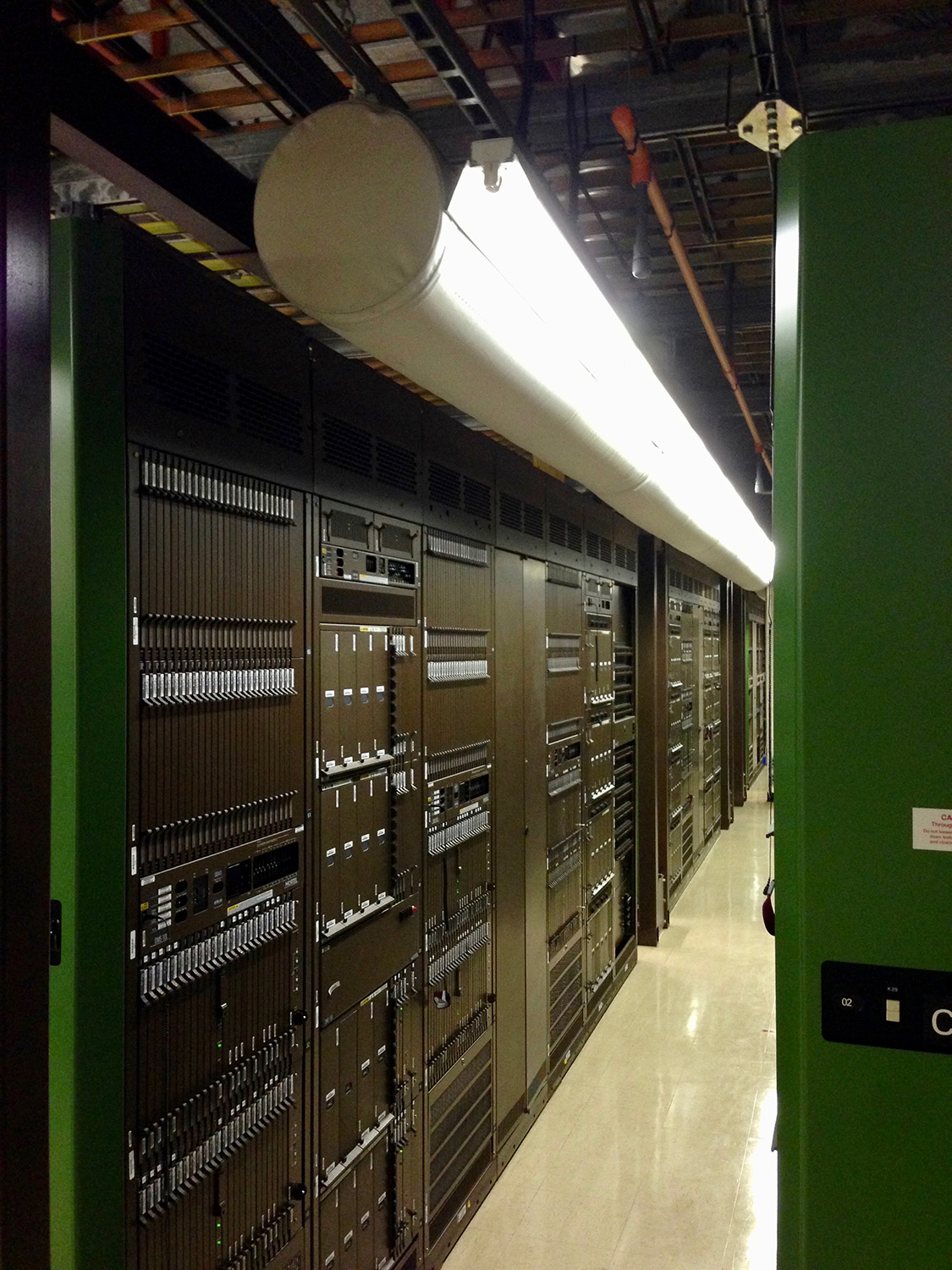

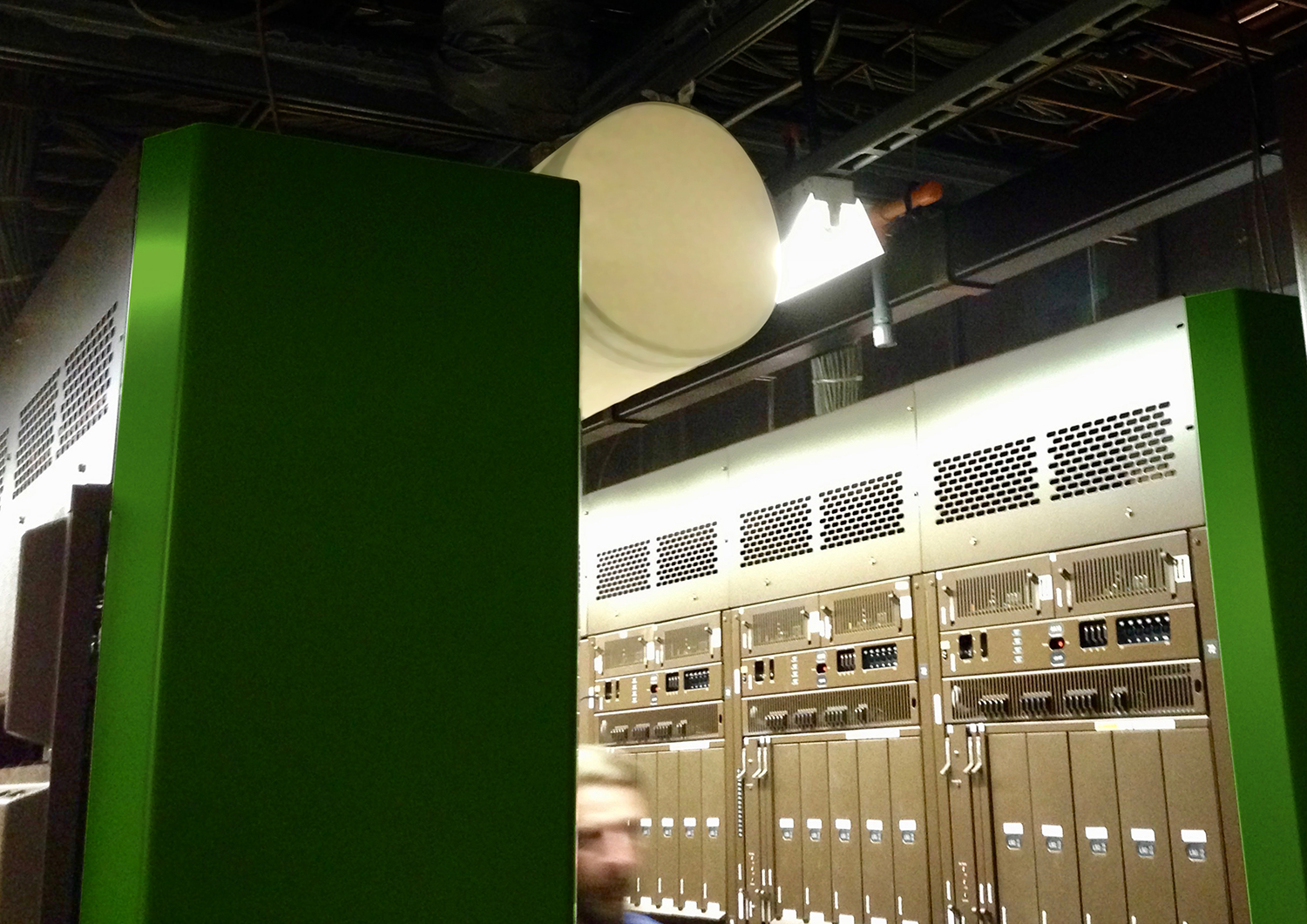

Den nye løsning består af fire lysegrå tekstilkanaler i Combi 85-materiale. SonicFlow™ sikrer en stabil og ensartet luftfordeling uden temperaturudsving, mens FabFlow™ tillader omkring 2% luftgennemstrømning gennem tekstilet, hvilket forhindrer, at støv og snavs sætter sig på overfladen.
Kanalerne er ophængt under det seismiske gitter med Type 8-ophæng, som gør det nemt midlertidigt at afmontere eller flytte dem, hvis der skal udføres service eller reparationer.
Hver sektion er tilsluttet det eksisterende metalsystem via en 16” rund kanal, som sikrer maksimalt luftflow. Dermed kunne man nøjes med fire gennemføringer i gitteret, hvor der tidligere var over 50 ved brug af slanger.
Inspektionen efter installationen viste, at det nye system kunne håndtere en væsentligt højere luftmængde og tryk end det oprindelige HVAC-anlæg på stedet.
Resultat
Projektet blev gennemført som et proof of concept, og resultatet taler for sig selv: Løsningen blev godkendt og implementeret. FabricAir-systemet viste sig at være et reelt og effektivt alternativ til de traditionelle løsninger med metalrør og fleksible slanger, som typisk findes i ældre teknikrum. Systemet giver en markant mere jævn temperaturfordeling gennem gangene mellem udstyret.
“Generelt er temperaturen faldet en smule i de områder, der tidligere var varmest, og steget en smule i de koldeste dele – helt i tråd med den næsten perfekte luftfordeling, som FabricAir-kanalerne giver. Vi målte et gennemsnitligt fald fra 25,2°C [77.4°F] før til 24,8°C [76.6°F] efter installationen,” fortæller Doug Green, direktør hos GROK Energy Services Inc.
“Fjernelsen af de fleksible slanger har gjort arbejdet over gitteret meget lettere og fjernet risikoen for, at slangerne bliver beskadiget eller flyttet. FabricAir-kanalerne hænger højt nok til, at man kan bevæge sig frit under dem, så de er ikke i vejen. Skulle det blive nødvendigt at flytte en kanal midlertidigt, kan man blot lyne en sektion op og skubbe den til siden,” tilføjer Jesús Marcen, teknisk ansvarlig hos installationsfirmaet AIZAR.
FAQs
Den bedste ventilation er den, der sikrer dokumenteret luftfordeling, energieffektiv drift og høj komfort. FabricAirs tekstilbaserede systemer kombinerer disse egenskaber med fleksibilitet og lav totaløkonomi.
De fleste af FabricAirs® kanaler og andre produkter er fremstillet af polyester, men de kan også fremstilles af glasfiber eller HDPE, bedre kendt som polyethylen med høj densitet. Derefter kan tekstilet, afhængigt af kundens behov eller projektets bestemmelser, påføres forskellige yderligere egenskaber.
En af de største bekymringer i byggeriet er brandsikkerhed, som typisk behandles i de nationale bygningsreglementer. FabricAir® tilbyder et bredt udvalg af kanaler, der er i overensstemmelse med lovgivningen, uanset hvilket kontinent du befinder dig på. Vores produkter lever op til en række standarder og nationale koder, herunder USA (UL-listet), Canada (ULC-listet) og Europa (EN 13501-1-certificeret).
FabricAir®-tekstilkanaler vurderes og certificeres på baggrund af røg- og flammespredningsindeks. Flammespredningsindekset bekræfter, at hvis kanalen udsættes for flammer, vil den ikke antændes, men snarere ulme med en acceptabel hastighed, så brugerne får tid nok til at forlade bygningen sikkert. Røgspredningsindekset er det vigtigste af de to, da indånding af røg og deraf følgende kvælning er den primære årsag til dødsfald i forbindelse med brand. Dette indeks bekræfter, at vores produkter genererer en minimal mængde røg, mens de brænder/ulmer, så brugerne kan se og trække vejret på vej ud af bygningen.
