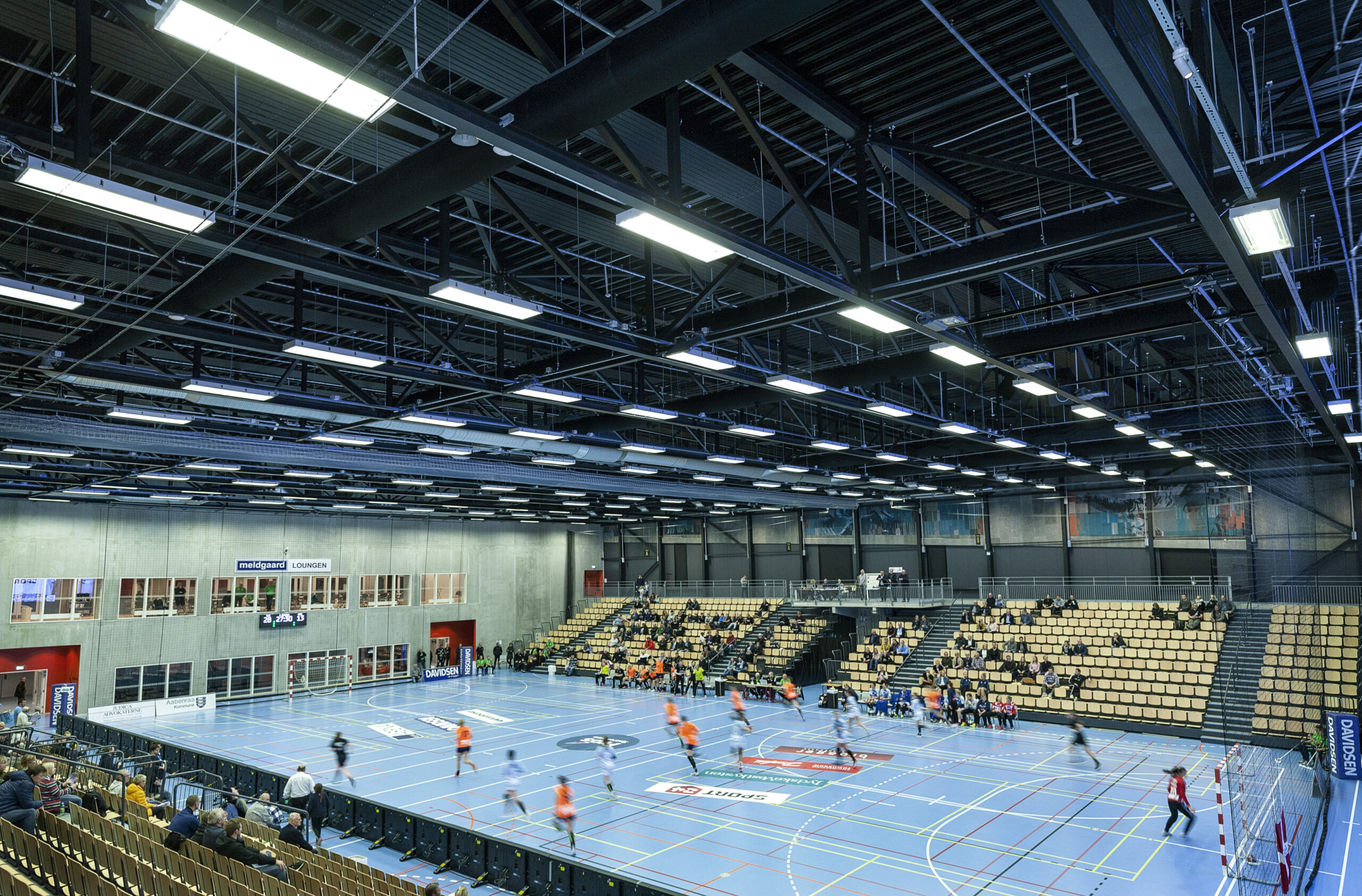

Partido de handball en una arena techada con espectadores en gradas de madera
Estadios

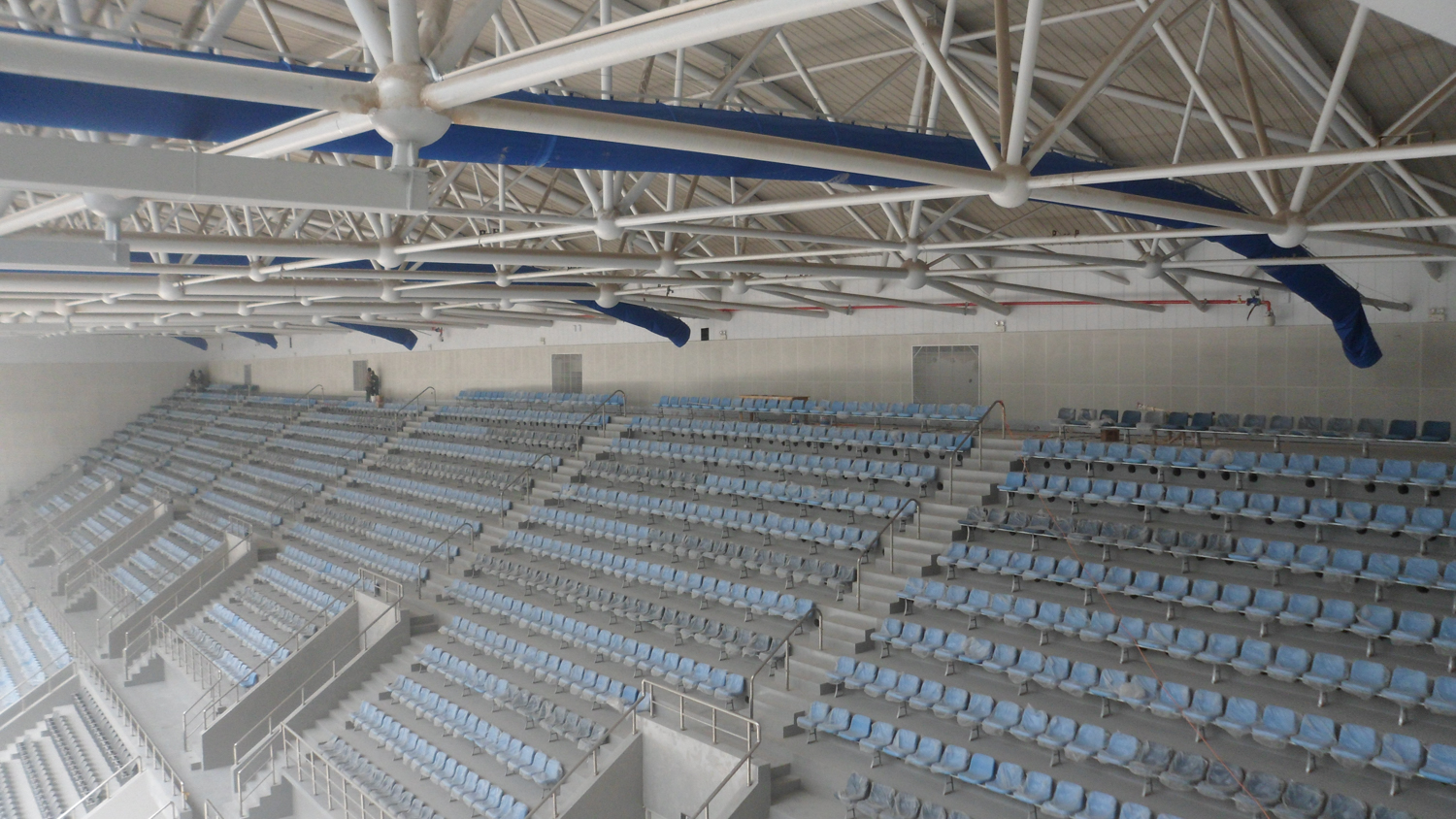

Ductos textiles azules en la estructura metálica del techo sobre gradas vacías

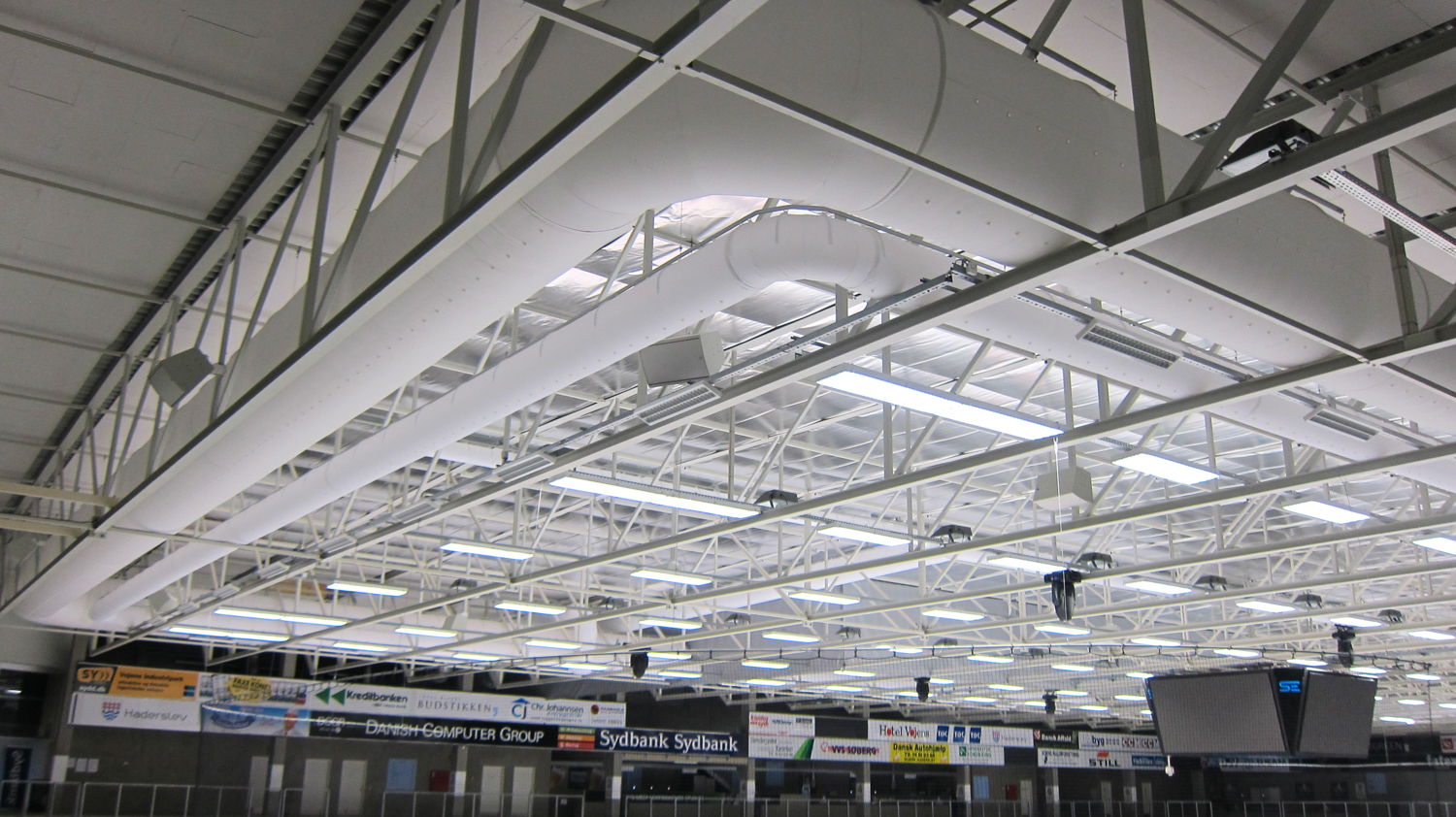

Ductos textiles blancos bajo las armaduras de acero del techo de una pista de hielo

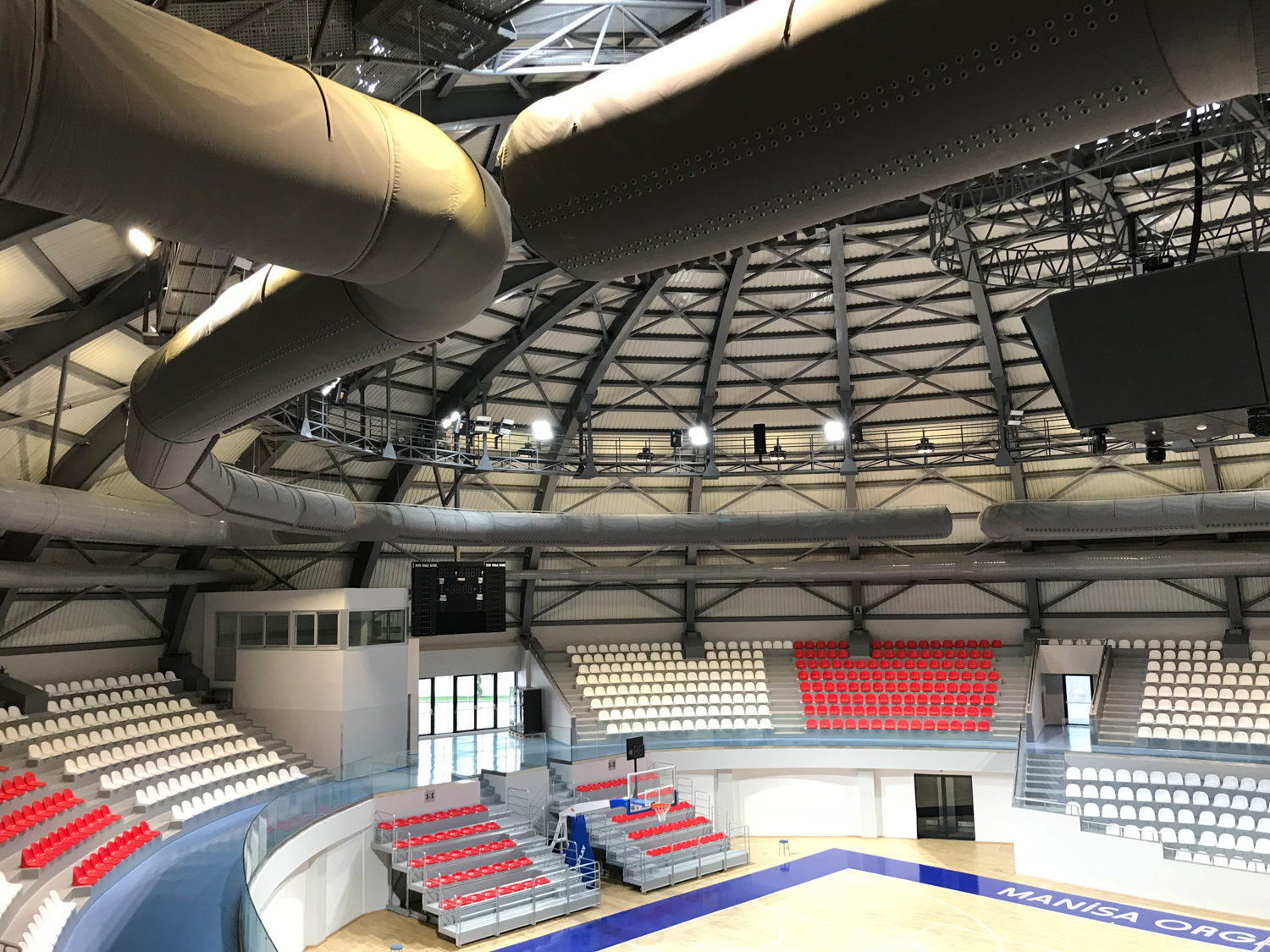

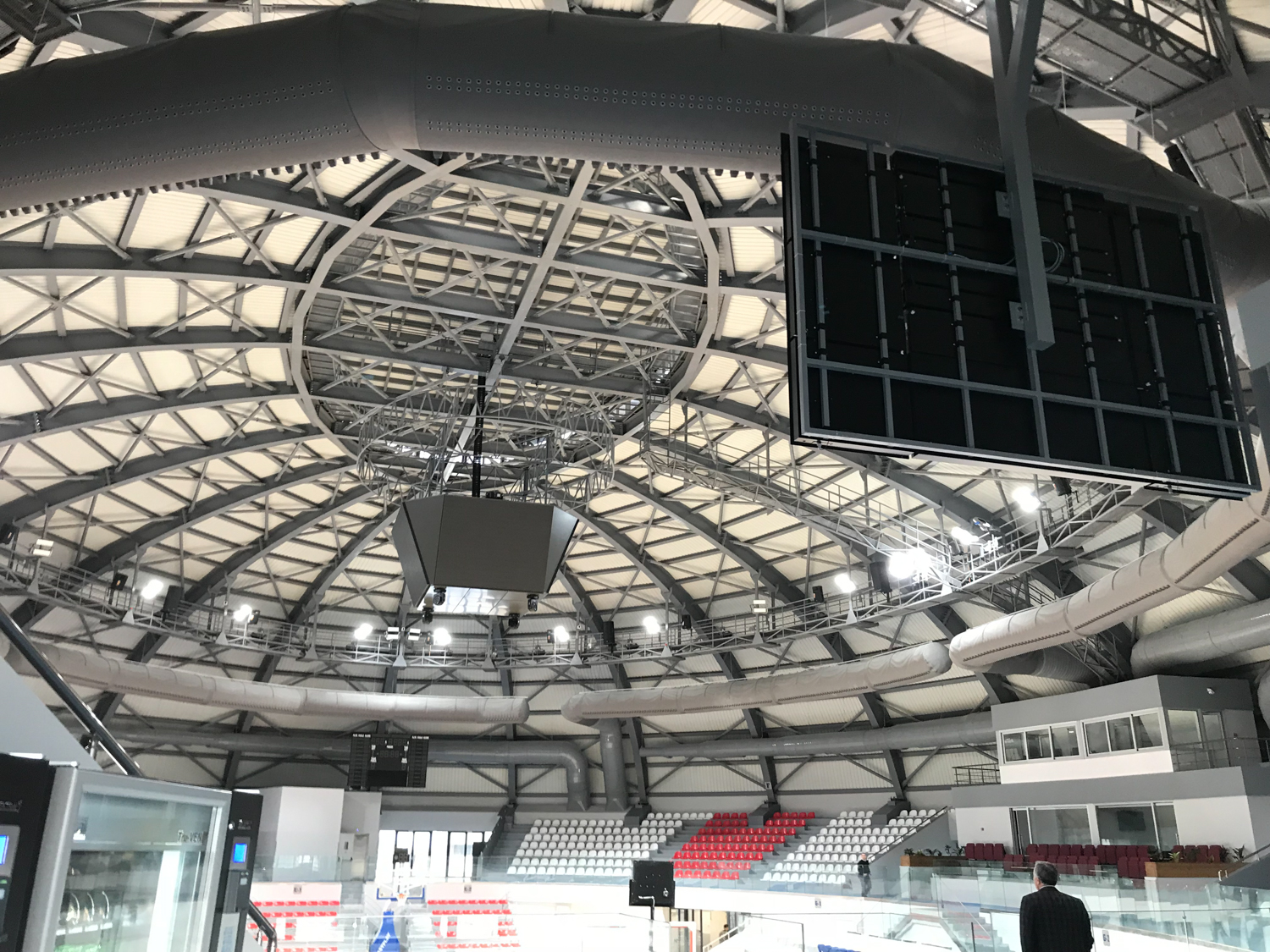

Estructura de cúpula de una arena con pantalla gigante y ductos textiles grises
Vista general de una arena techada con ductos textiles grises alrededor de la cúpula

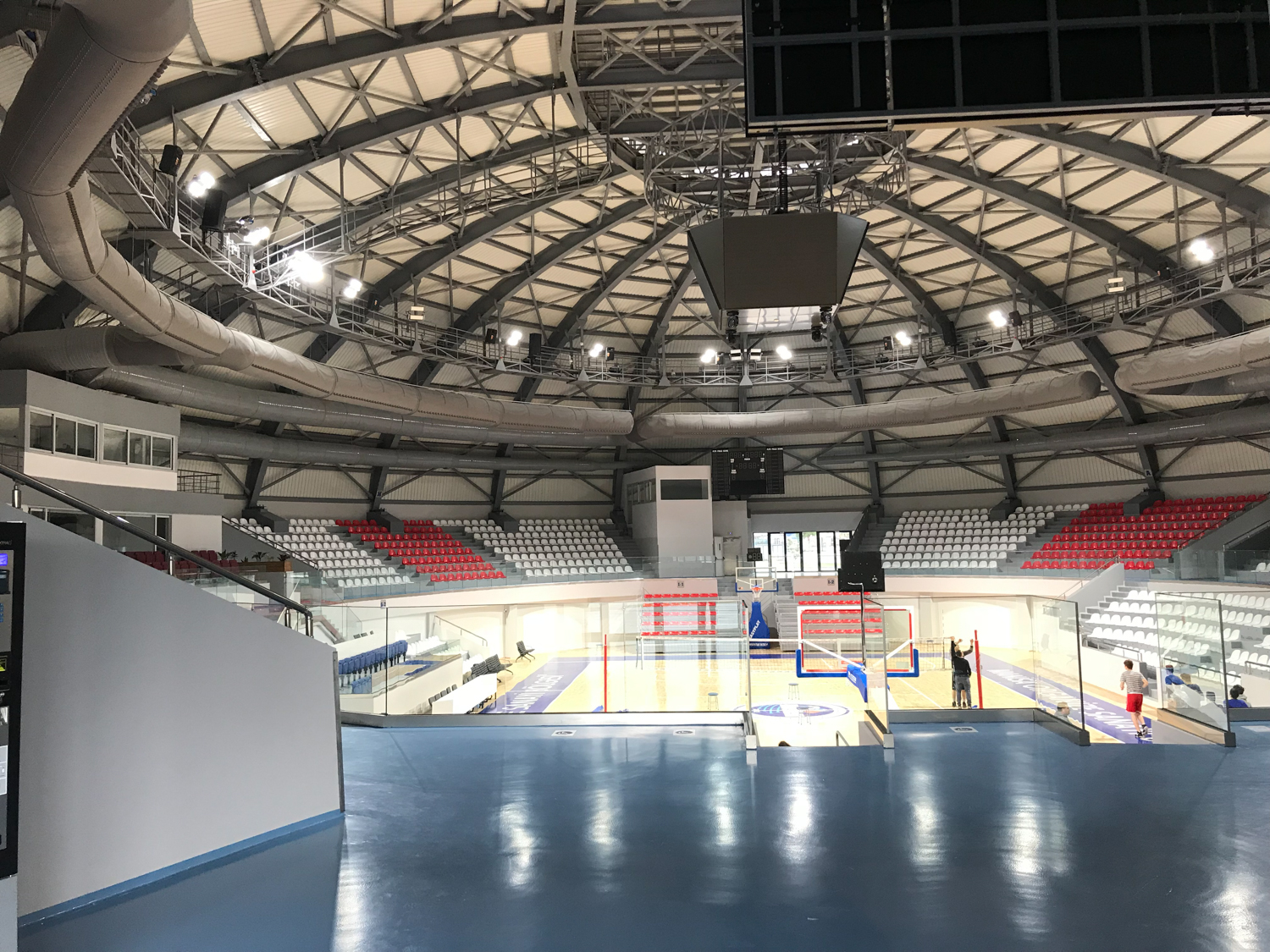

Ductos textiles grises con salidas de aire bajo la cúpula, sobre gradas rojas y blancas

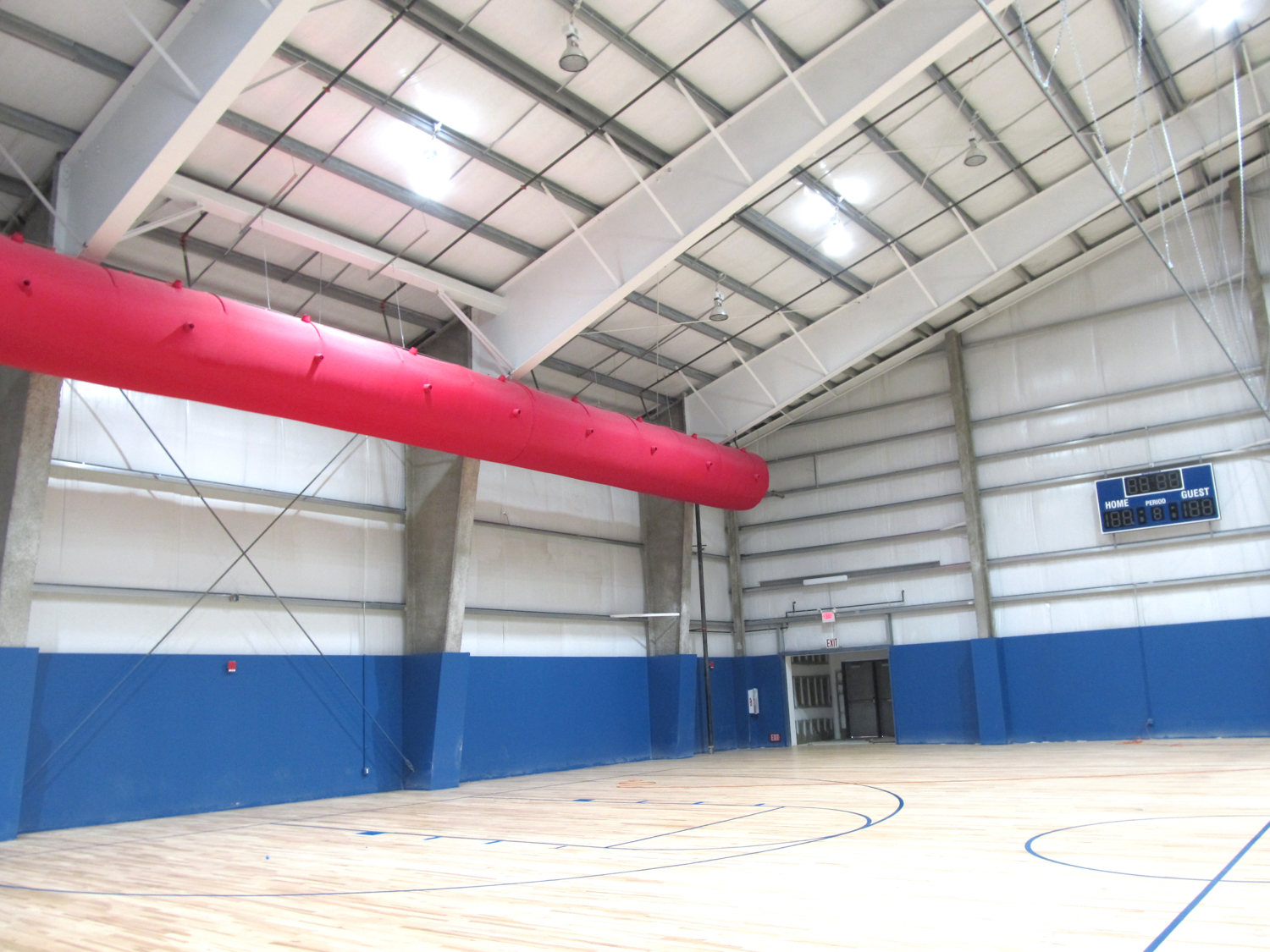

Ducto textil rojo sobre una cancha de básquetbol techada
Ductos textiles grises bajo la cúpula de una arena techada con butacas rojas y blancas
Canchas de básquetbol techadas junto a un área de pesas en un centro deportivo

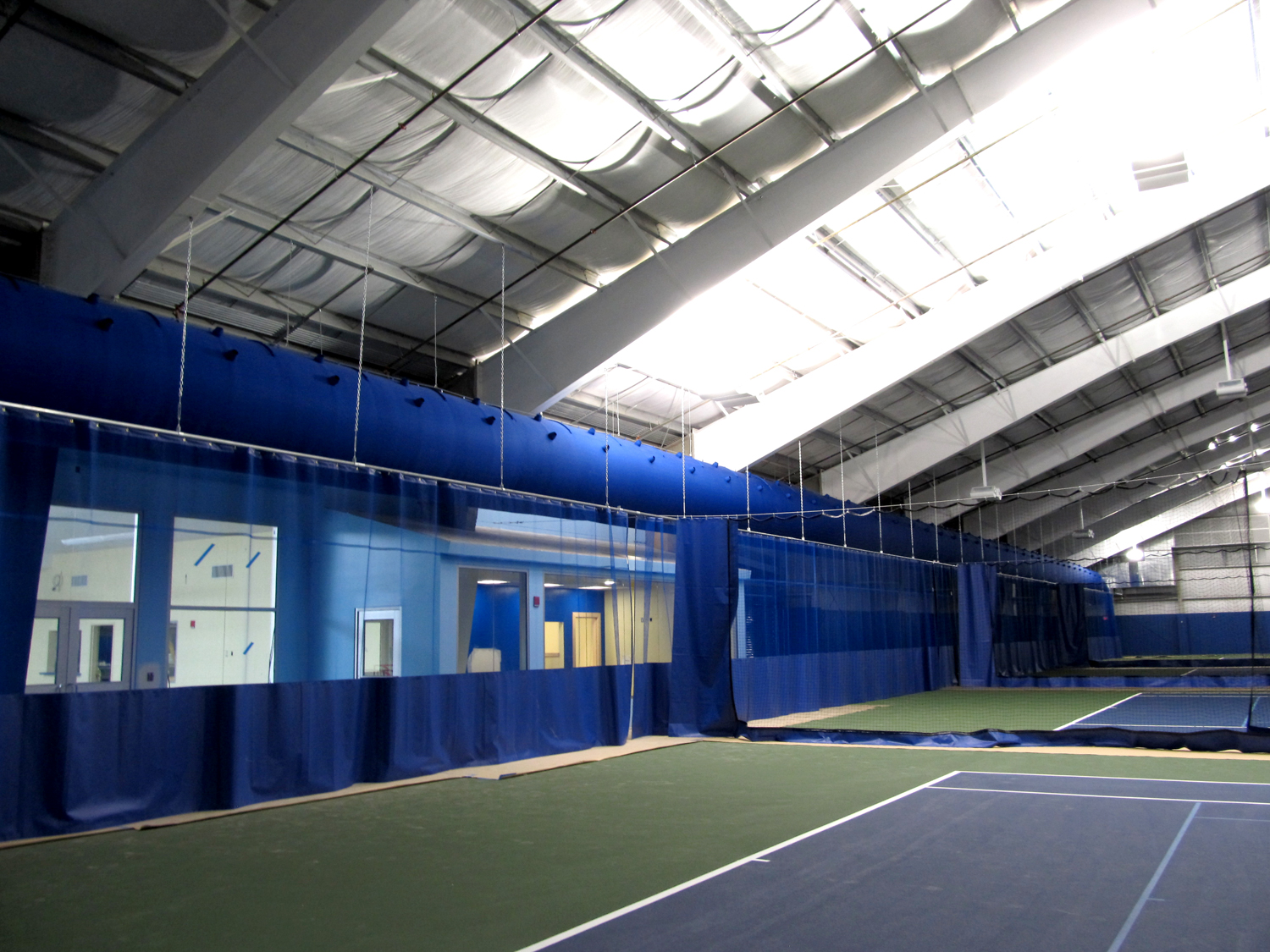

Ducto textil azul a lo largo del muro sobre canchas de tenis techadas

Perfecta calidad del aire interior para lugares de entretenimiento

Los estadios y arenas pueden atraer a miles de personas para diversos eventos. Como resultado, la calidad del aire interior es de suma importancia. Los sistemas de difusión de aire textiles garantizan un alto nivel de confort para los visitantes y se adaptan perfectamente al diseño interior. Los ductos textiles también son resistentes a los impactos, por lo que incluso en caso de contacto accidental, los ductos mantendrán su forma.

Tenemos la experiencia y el conocimiento para guiarte a través de tu proyecto.

Ductos textiles grises con salidas de aire bajo la cúpula, sobre gradas rojas y blancas

Difusión de aire uniforme

Distribuye el aire de manera uniforme en todo el espacio

Fácil instalación

No se necesita maquinaria pesada y los ductos se reinstalan rápidamente después del lavado

Extensa vida útil

Décadas de duración

Solución estética

Los ductos se pueden imprimir en cualquier color o estampado e integrarse en su diseño

Resistente a impactos

Los ductos son flexibles y pueden mantener su forma incluso después de golpes accidentales

Alta calidad del aire interior

Crea un entorno perfecto y sin corrientes de aire para los asistentes al evento

Taastrup Natatorium, Denmark

“Nos enfocamos en soluciones innovadoras y uso inteligente de materiales para hacer natatorios asequibles para municipios y clubes deportivos.

Es un enfoque simple que se basa en soluciones funcionales y de alta calidad. Los sistemas de difusión de aire de FabricAir son, por lo tanto, una oportunidad perfecta para provechar nuestro concepto y esperamos colaborar en proyectos futuros.”

Lars Warm, CEO, DISH

Otros productos

Vea a continuación soluciones adicionales para esta aplicación.

Ducto textil FabricAir https://vimeo.com/321445818
VarioDuct

FabricAir® VarioDuct™ proporciona diferentes modelos de flujo para fines de refrigeración y/o calefacción. Está confeccionado con una membrana interna que separa los dos flujos de aire.

FAQ

En la Arena Guadalajara instalamos un ducto de lona para aire acondicionado de tejido Combi 60 con JetFlow y FabFlow, para 74,322 m³/h. JetFlow genera flujos de aire de largo alcance y alta precisión gracias a su diseño tronco-cónico, lo que permite distribuir el aire acondicionado de forma eficiente incluso a 50 metros de altura. Se redujo la estratificación térmica, el aire se distribuye de forma más homogénea en todo el recinto y se regula la velocidad sin generar corrientes molestas.

Términos relacionados: Arena Guadalajara, ducto de lona para aire acondicionado, JetFlow, gran altura, ductos de tela, caso de estudio Arena Guadalajara

Es cuando el aire caliente se acumula en la parte superior del espacio mientras las zonas ocupadas permanecen más frías. Dificulta mantener una temperatura uniforme y suele aumentar el consumo de energía del aire acondicionado. Una distribución homogénea en toda la altura del recinto elimina ese calor acumulado.

Términos relacionados: estratificación térmica, recintos de gran altura, consumo de energía, temperatura uniforme, aire acondicionado, caso de estudio Arena Guadalajara

Ofrecemos tres sistemas básicos de suspensión (cable, riel H y riel T), en tipos del 01 al 13, que se pueden combinar y ajustar a la altura requerida; los herrajes expuestos son de aluminio anodizado o de acero inoxidable. En la Arena Guadalajara usamos suspensión Tipo 08 con riel H de aluminio anodizado, estable y fácil de ajustar en instalaciones complejas. No se necesita maquinaria pesada, salvo elevadores sencillos para llegar al techo alto.

Términos relacionados: suspensión de ductos, riel H, suspensión por cable, instalación en altura, aluminio anodizado

Sí. Los ductos textiles trabajan con menor presión estática, por lo que la unidad de manejo de aire alcanza antes la temperatura de consigna y opera con más eficiencia, y no hay nada que balancear: no hay rejillas, difusores ni compuertas. En recintos de gran altura, además, una distribución homogénea reduce la estratificación y, con ella, el consumo de energía del aire acondicionado.

Términos relacionados: presión estática, eficiencia energética, unidad de manejo de aire, sin balanceo, ductos de tela

Sí. Los modelos de flujo direccionales (SonicFlow, OriFlow, NozzFlow, JetFlow) colocan hileras de orificios donde se necesita el aire, y los de superficie (FabFlow, MicroFlow, PerfoFlow) lo liberan a través del tejido. Los combinamos y adaptamos los requisitos sala por sala.

Términos relacionados: modelos de flujo, zonificación flexible, SonicFlow, JetFlow, distribución de aire en estadios

Caso de estudio: Arena Guadalajara.

Lee más: HVAC eficientes: claves para una difusión de aire homogénea en espacios de gran altura.

Aplicación relacionada: Pistas de Hielo.
