Difusión de aire ideal para fabricantes

Sabemos que las condiciones de trabajo en las empresas de fabricación y producción pueden no ser las más fáciles, por eso es tan importante mantener una alta calidad del aire y la comodidad de los empleados. Con los sistemas de distribución de aire basados en telas, no solo protegerá su producto, sino también la salud de sus empleados.

Tenemos la experiencia y el conocimiento para guiarte a través de tu proyecto.

Ducto textil FabricAir

Difusión de aire uniforme

Distribuye uniformemente el aire en todas las líneas de fabricación

Fácil instalación

La instalación es fácil y se puede realizar sin detener la producción

Larga vida útil

Durabilidad comprobada en las próximas décadas

Resistente a la corrosión

La tela no se oxida, por lo que sus productos están a salvo de goteos corrosivos

Resistente a impactos

Los ductos son flexibles y pueden mantener su forma incluso después de golpes accidentales

Certificación de sala blanca

Nuestro tejido está clasificado para salas limpias y entornos controlados asociados

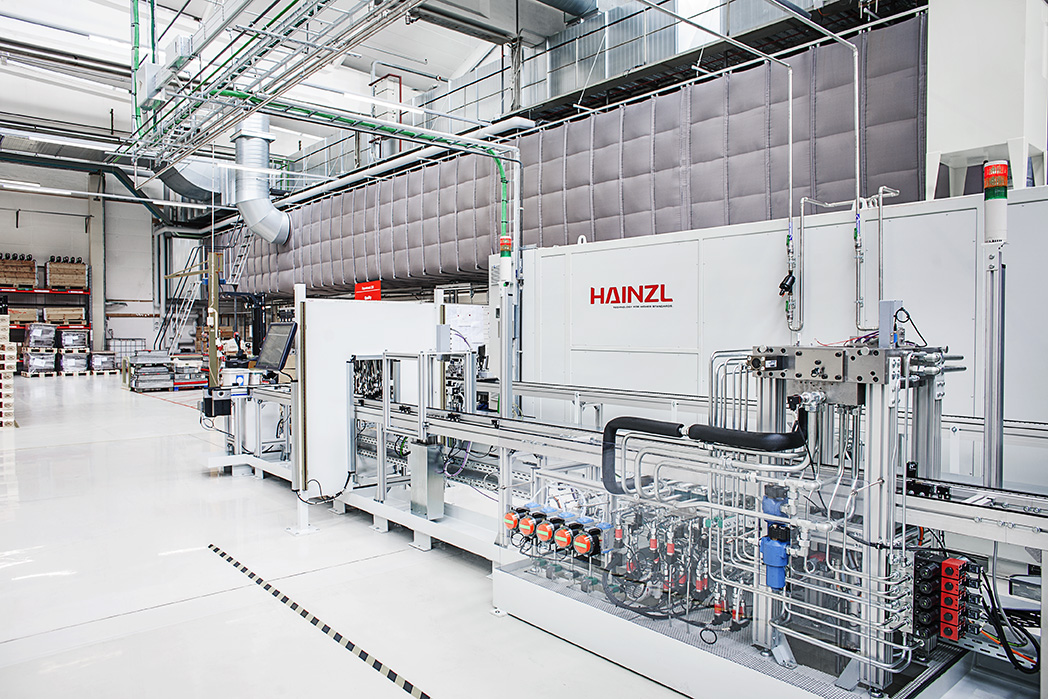

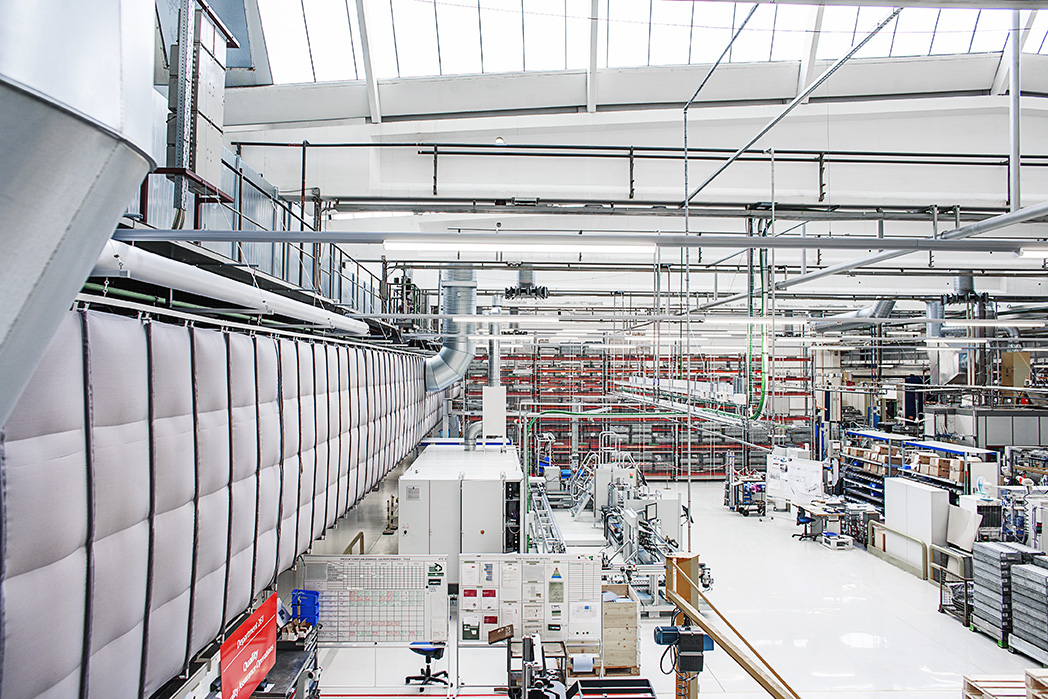

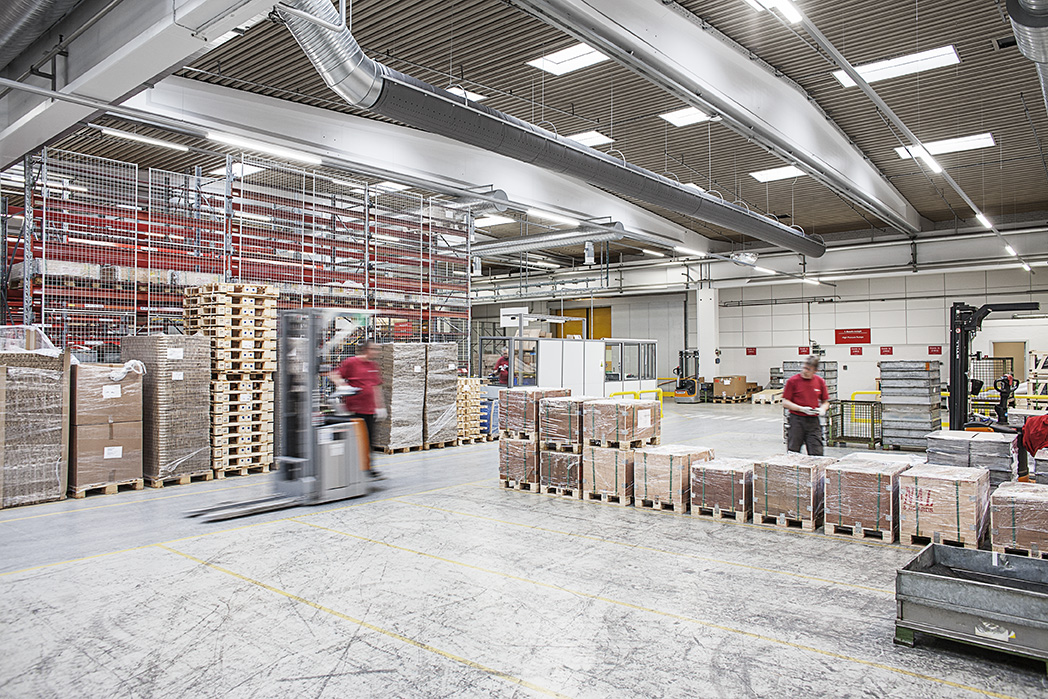

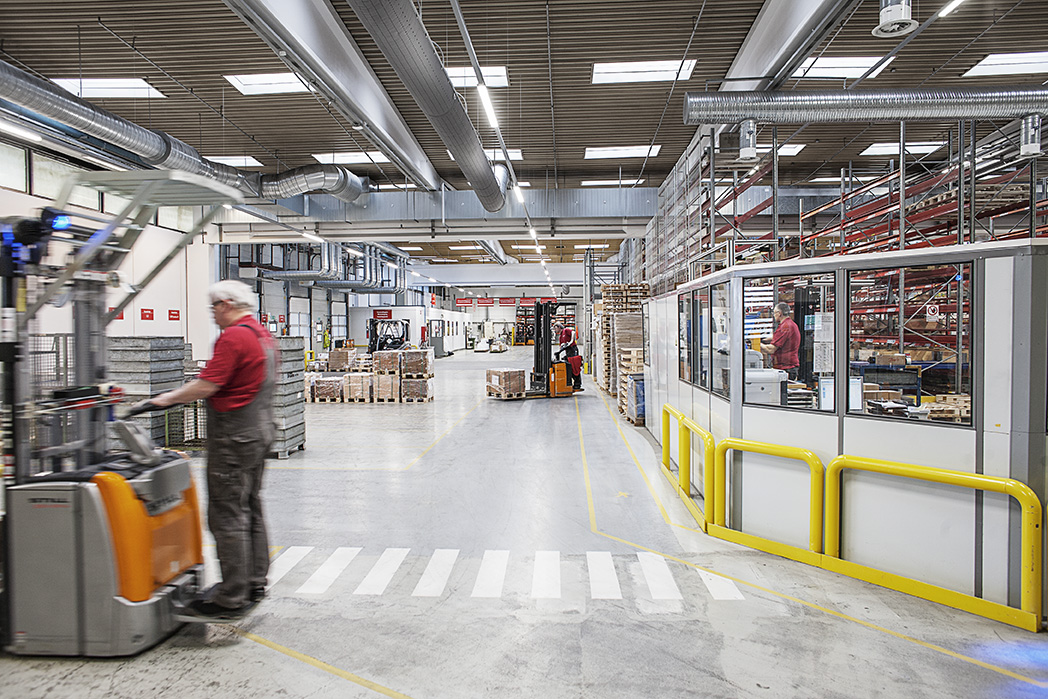

Danfoss, Denmark

“Queríamos usar una solución textil para optimizar nuestro uso de energía a través de una menor caída de presión. FabricAir ha brindado una buena solución para nuestros propósitos de transporte aéreo.

De hecho, hemos pedido un ducto un poco más pequeño para el otro extremo de la misma planta de producción.”

Manager of GS-RBT & Senior Consultant HVAC, Danfoss Global Service

Selecciona una solución que beneficie a su lugar de trabajo y a sus empleados

Los entornos de fabricación y producción pueden ser complicados, pero eso no significa que deban afectar la calidad de los bienes y la salud de las personas. Consulta los componentes a continuación para obtener más información sobre cómo podemos ensamblar la combinación de aire perfecta para su instalación.

Ducto textil FabricAir

Sistemas de ductos

El sistema de ductos está diseñado a medida para crear el ajuste ideal para los requisitos específicos de cada aplicación. A través de años de extensa investigación y trabajo, hemos acumulado una enorme experiencia. A continuación, encuentre nuestras sugerencias para una perfecta difusión del aire en sus instalaciones.

Materiales Textiles

Cada aplicación requiere propiedades específicas del tejido. Conoce más en la selección a continuación.

Modelos de Flujo

Nuestros modelos de flujo están diseñados para enfrentar los desafíos de cualquier aplicación.

Suspensión

Nuestros sistemas de suspensión cumplen con cualquier desafío de instalación.

Perfiles de ductos

Nuestros ingenieros adaptan los perfiles de los ductos a los desafíos de cada proyecto.

Otros productos

Vea a continuación soluciones adicionales para esta aplicación.

Ducto textil FabricAir https://vimeo.com/321445818
VarioDuct

FabricAir® VarioDuct™ proporciona diferentes modelos de flujo para fines de refrigeración y/o calefacción. Está confeccionado con una membrana interna que separa los dos flujos de aire.

FAQ

Con el contratista ATA Refrigeraciones combinamos dos modelos de flujo: OriFlow, que genera la brisa fresca que buscaba la planta, y FabFlow, que mantiene la temperatura uniforme. Los ductos de tejido Combi 60 se instalaron a 7 metros de altura con suspensión de cables de acero y mueven 64,000 CFM. La temperatura de la planta se estabilizó en 24°C, y el tejido, con certificación Oeko-Tex 100, es lavable y cuenta con garantía de 10 años.

Términos relacionados: Mitsubishi Mexicali, planta automotriz, OriFlow, FabFlow, ductos textiles para aire acondicionado, caso de estudio Mitsubishi Mexicali

Para este cliente, la certificación UL era un requisito indispensable, junto con una temperatura estable y sin corrientes de aire. Usamos tejido Combi 30 de diseño no permeable, con certificación UL, y los modelos SonicFlow y MicroFlow, con un flujo total de 48,300 m³/h y suspensión Tipo 2. La velocidad residual es de 0.25 m/s y la planta mantiene una temperatura interna constante de 26°C.

Términos relacionados: Kohler Monterrey, certificación UL, velocidad residual, SonicFlow, MicroFlow, caso de estudio Kohler Monterrey

En Sunds Textiles, empresa danesa con fábrica en México, colgamos ductos horizontales de los techos altos para dirigir el aire hacia la zona de trabajo y añadimos ductos verticales junto a las máquinas de tejer para desplazar el aire caliente hacia arriba, de modo que el aire frío llega exactamente donde se necesita. Con MicroFlow y SonicFlow (85,604 CFM), tras dos años de uso la fábrica reporta ahorro de energía, mejores condiciones de trabajo y una temperatura y un flujo de aire consistentes.

Términos relacionados: Sunds Textiles, techos altos, ductos verticales, ahorro de energía, ductos de aire acondicionado, caso de estudio Sunds Textiles México

En Duravent, en Mexicali, el sistema debía mantener la zona ocupada por debajo de 85°F (unos 29°C) con enfriamiento evaporativo y un movimiento de aire uniforme. Usamos tejido Combi 65 no permeable y OriFlow en ductos de gran diámetro, con suspensión Tipo 2 (dos cables en tramos rectos), para 300,850 CFM. Antes de instalar, un análisis CFD validó el diseño: las velocidades en la zona ocupada se mantuvieron en torno a 1.0 m/s y las temperaturas, a 1.8 m del piso, por debajo de 85.8°F (unos 30°C).

Términos relacionados: Duravent Mexicali, enfriamiento evaporativo, análisis CFD, OriFlow, ductos de gran diámetro, caso de estudio Duravent Mexicali

Se pueden instalar hasta cuatro veces más rápido que los ductos de metal: cada sección lleva una etiqueta que indica dónde va y no se necesitan herramientas especiales. Al reemplazar ductos de aire acondicionado de metal por ductos textiles, el ahorro suele estar entre 30% y 70%, según el tamaño del proyecto. Viene de no necesitar aislamiento (el textil permeable evita la condensación), de menores costos de envío (el sistema cabe en unas pocas cajas) y de una instalación más rápida.

Términos relacionados: ductos de aire acondicionado, ahorro, ductería metálica, instalación rápida, sin aislamiento

El ahorro real depende de cada proyecto, pero en nuestra comparación de diseño para una nave industrial de 25 × 25 m, el resultado estimado fue de más del 40%. El ahorro viene de dos factores. Primero, menor pérdida de presión: en la ductería metálica la ruta crítica perdía 135.8 Pa, y 160.8 Pa al añadir las compuertas de regulación necesarias para balancear el sistema; un solo ducto textil recto en el centro de la nave, con una presión estática de diseño de 120 Pa, perdía 128.5 Pa (110.8 Pa a 100 Pa). Con el mismo ventilador y 8,000 m³/h, eso es hasta 42.8% menos consumo de energía. Segundo, mejor eficiencia de calefacción: el ducto textil reparte el aire por una superficie mucho mayor en lugar de dejar que corra por el techo. Un estudio de la Universidad Estatal de Iowa halló 24.5% más de eficiencia de calefacción.

Términos relacionados: eficiencia energética, ahorro de energía, pérdida de presión, presión estática, potencia del ventilador

Casos de estudio: Mitsubishi, Mexicali · Kohler, Monterrey · Sunds Textiles, México · Duravent, Mexicali. Aplicación relacionada: Almacenamiento / Logística.
